Présentation

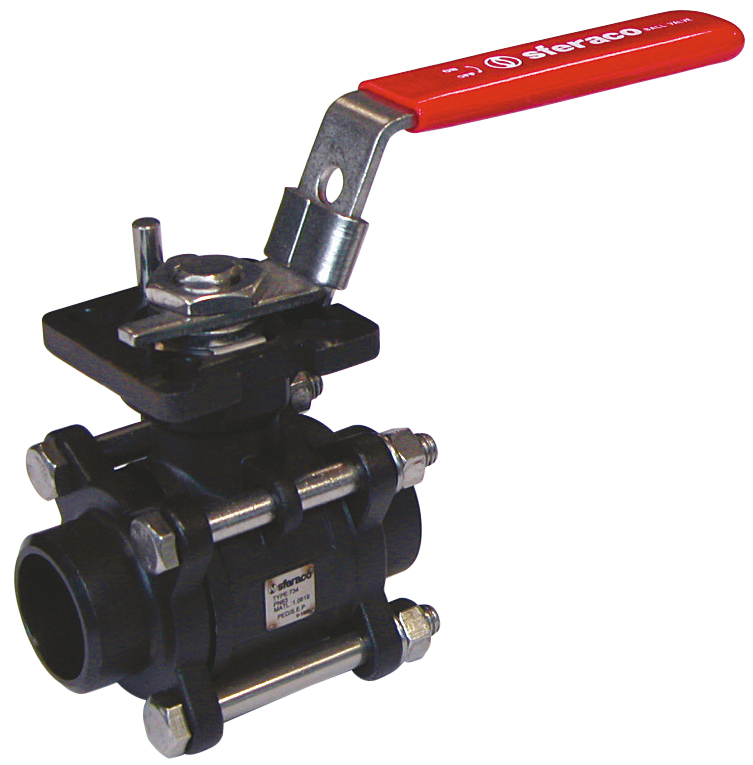

• La vanne à boisseau sphérique Sferaco SPHERE 737-738-739-747-748-749-710-711 est conçue pour l'isolement et le contrôle de circuits industriels sous pression
• Équipée d'un boisseau sphérique en inox avec passage intégral, elle limite les pertes de charge dans les réseaux de fluides liquides ou gazeux
• Ce modèle est disponible en exécution acier en 1.0619 ou inox en 1.4408 afin de s'adapter aux contraintes chimiques et thermiques des installations
• Sa conception 3-pièces avec platine ISO 5211 permet l'automatisation aisée par actionneur et facilite les opérations de maintenance
• Le système de double étanchéité à l'axe et le presse-étoupe en PTFE chargé garantissent une sécurité renforcée jusqu'à 40 bars et 220 °C
Applications
• ISOlement et interception de fluides dans les industries chimiques et pharmaceutiques
• Réseaux de process des industries pétrochimiques sous pression jusqu'à 40 bars
• Installations hydrauliques et circuits d'air comprimé en environnement industriel
• Lignes de vapeur industrielles jusqu'à 18 bars de pression de service
• Montage sur réseaux à brides PN40 nécessitant une vanne automatisable par platine ISO
Avantages
• Double étanchéité à l'axe par presse-étoupe PTFE chargé et joint torique FKM pour une sécurité accrue contre les fuites
• Passage intégral permettant de réduire les pertes de charge et de préserver l'efficacité hydraulique des installations
• Platine ISO 5211 intégrée pour la fixation rapide d'actionneurs pneumatiques ou électriques
• Construction disponible en acier 1.0619 ou inox 1.4408 pour couvrir une large plage d'applications corrosives ou standard
• Conception 3-pièces avec écartement normalisé facilitant la maintenance et l'intégration sur réseaux PN40
Conception
• Corps 3-pièces en acier EN 1.0619 ou en inox EN 1.4408 suivant la version
• Sphère en inox EN 1.4408 assurant un excellent niveau d'étanchéité et de résistance mécanique
• Axe inéjectable en inox ASTM A182 F316 pour une sécurité renforcée en cas de surpression
• Sièges en PTFE chargé 50 % montés sur sphère inox ASTM A182 F316 pour une bonne tenue chimique et thermique
• Presse-étoupe en PTFE chargé 25 % avec rattrapage de jeu par rondelles élastiques pour maintenir la pression de serrage
• Joint torique en FKM assurant l'étanchéité complémentaire au niveau de l'axe
• Poignée cadenassable rouge en inox ASTM A182 F304 permettant le verrouillage de la position de la vanne
• Raccordement à brides PN40 suivant EN 1092-1 avec écartement normalisé EN 558 série 1
Caractéristiques techniques
• Pression de service PS acier 737-738-739 : 63 bars jusqu'au diamètre nominal 2 pouces puis 40 bars au-delà
• Pression de service PS inox 747-748-749 : 63 bars jusqu'au diamètre nominal 2 pouces puis 40 bars au-delà
• Pression de service PS modèles 710-711 à brides : 40 bars sur tous les diamètres
• Température de service modèle acier : de -20 °C à +220 °C
• Température de service modèle inox : de -30 °C à +220 °C
• Pression vapeur max : 18 bars
• Diamètre nominal fileté ou à souder séries 737-739 et 747-749 : de 1/4 pouce à 4 pouces
• Diamètre nominal à brides séries 710-711 : de 15 mm à 100 mm
• Passage utile série 737-739 et 747-749 : de 11,5 mm à 100 mm selon le diamètre nominal
• Passage utile série 710-711 : de 15 mm à 100 mm selon le diamètre nominal
• Écartement série 737-739 et 747-749 : de 63,5 mm à 225 mm selon le diamètre nominal
• Écartement série 710-711 : de 130 mm à 350 mm selon le diamètre nominal
• Plage de risque directive 2014/68/UE : catégorie II avec marquage CE 0343
• Conformité essais d'étanchéité : norme EN 12266-1 taux A
• Certification ATEX : groupe II catégorie 2G et 2D pour zones 1, 2, 21 et 22
