Présentation

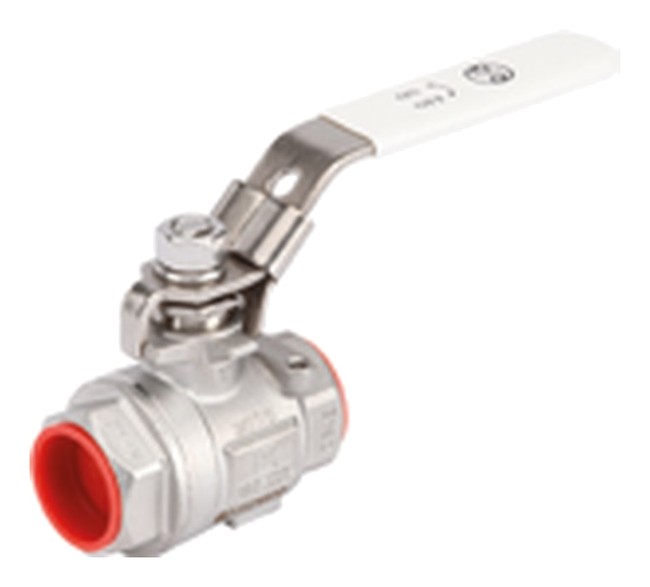

• La vanne à boisseau sphérique Sferaco SPHERE ACIER INOX 7143 FEMELLE FEMELLE est conçue pour la coupure et le sectionnement de circuits d'oxygène en réseau industriel
• Elle est équipée d'un corps et d'une sphère en acier inoxydable EN 1.4408 pour garantir une haute résistance à la corrosion
• Ce modèle dégraissé pour l'oxygène est livré dans un sachet hermétique afin de préserver la propreté interne de l'organe de fermeture
• Sa conception à passage intégral limite les pertes de charge et permet un écoulement optimisé du fluide
• Le système de poignée cadenassable assure une manoeuvre sécurisée et un verrouillage fiable en position ouverte ou fermée
Applications
• Distribution d'oxygène dans les installations industrielles et les process de fabrication
• Réseaux d'oxygène pour applications énergétiques ou chimiques nécessitant des organes dégraissés
• Équipements sous pression fonctionnant à moyenne et haute pression jusqu'à 63 bars
Avantages
• Sécurité renforcée grâce à un modèle spécifiquement dégraissé pour l'oxygène et conditionné en sachet hermétique
• Grande durabilité assurée par un corps et une sphère en acier inoxydable EN 1.4408
• Fiabilité de fonctionnement avec siège en PTFE chargé verre et double système antistatique sur l'axe
• Maintenance simplifiée par des composants normalisés et des joints en PTFE et FKM de haute qualité
Conception
• Corps et sphère en acier inoxydable EN 1.4408 moulé
• Axe inéjectable en acier inoxydable 316 pour une sécurité accrue
• Sièges en PTFE chargé verre adaptés aux applications oxygène
• Joints de corps et presse-étoupe en PTFE pour une étanchéité renforcée
• Joint torique en FKM compatible avec les conditions de pression et de température indiquées
Caractéristiques techniques
• Pression de service max : 63 bars
• Pression vapeur max : 11 bars
• Plage de température de service : -20 °C à 200 °C
• Passage nominal min : 11,6 mm
• Passage nominal max : 50 mm
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 2 pouces
• Écartement min : 50,8 mm
• Écartement max : 124 mm
• Norme d'essais : EN 12266-1 catégorie 1
• Certification matière 3.1 : 1 certificat par DN
• Groupe ATEX : II catégorie 2G et 2D
