Présentation

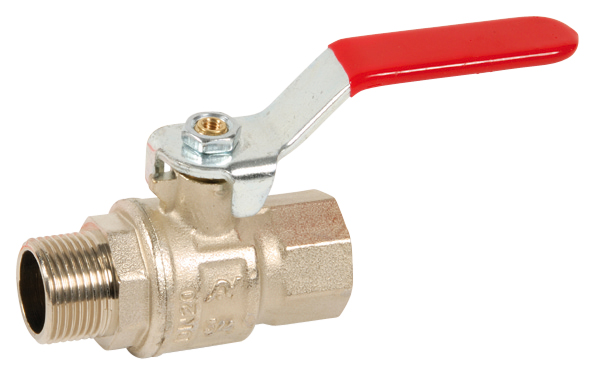

• La vanne à sphère Sferaco SPHERE 527 est conçue pour l'isolement et la coupure de fluides courants compatibles en installations industrielles et tertiaires
• Équipée d'une sphère en laiton chromée et d'un corps en laiton titré nickelé CW617N, elle assure une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle propose un passage intégral afin de limiter les pertes de charge dans les réseaux hydrauliques ou de gaz
• Sa conception avec poignée acier plate rouge facilite la manoeuvre rapide et visuelle de la vanne sur site
• Le système d'étanchéité par joints de sphère en PTFE et presse-étoupe PTFE avec joint torique EPDM garantit un fonctionnement fiable jusqu'à 16 bars et 120 °C selon les diamètres
Applications
• Isolation de réseaux d'eau froide ou d'eau chaude dans les installations industrielles
• Distribution et sectionnement de fluides courants du groupe 2 dans les bâtiments tertiaires
• Réseaux de gaz du groupe 2 en pression jusqu'à 16 bars selon le diamètre nominal
Avantages
• Passage intégral permettant de réduire les pertes de charge dans les réseaux
• Double étanchéité à l'axe assurant une sécurité renforcée contre les fuites
• Large plage de diamètres nominaux de 1/4" à 2" pour s'adapter à de nombreuses configurations
• Poignée acier plate rouge offrant une identification immédiate de la position de la vanne
Conception
• Corps en laiton titré nickelé CW617N conforme aux usages industriels
• Sphère en laiton titré CW617N chromée pour une manoeuvre fluide et durable
• Joints de sphère en PTFE assurant l'étanchéité interne
• Presse-étoupe en PTFE complété par un joint torique EPDM pour la double étanchéité à l'axe
• Axe inéjectable du diamètre nominal 1/2" au diamètre nominal 2" pour une sécurité accrue
Caractéristiques techniques
• Plage de température de service : -10 °C à +120 °C
• Pression de service maximale liquides groupe 2 jusqu'au DN1" : 60 bars
• Pression de service liquides groupe 2 au-delà du DN1" : 16 bars
• Pression de service gaz groupe 2 jusqu'au DN1" : 60 bars
• Pression de service gaz groupe 2 au-delà du DN1" : 16 bars
• Diamètre nominal minimum : 1/4"
• Diamètre nominal maximum : 2"
• Passage interne minimum : 10 mm
• Passage interne maximum : 49 mm
• Écartement minimum entre raccords : 52,5 mm
• Écartement maximum entre raccords : 134 mm
• Conditionnement maximum : 10 pièces par carton
• Conditionnement minimum : 2 pièces par carton
• Pression de calcul selon tableau PS : 60 bars pour les plus petits diamètres
