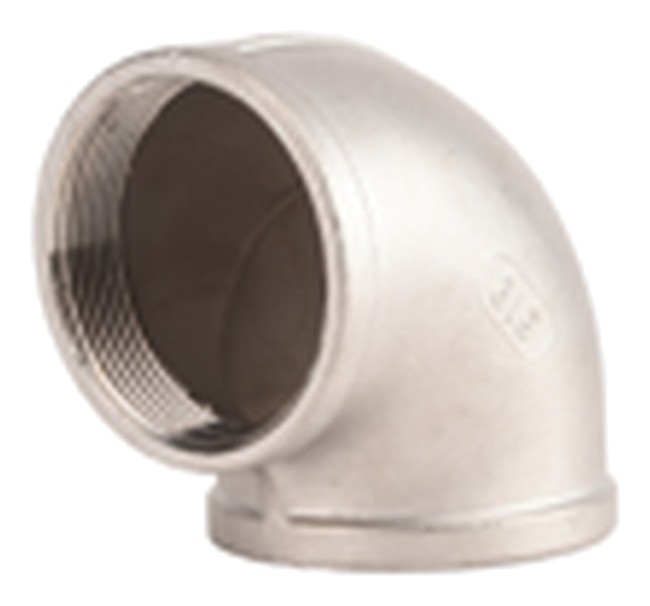

Coude 90° femelle-femelle en inox
Sferaco 2070

Présentation
• Le Coude 90° femelle - femelle Sferaco 2070 est conçu pour l'assemblage en angle droit des réseaux de fluides courants
• Il est équipé de filetages femelles taraudés suivant la norme ISO 7/1 Rp pour une parfaite compatibilité avec les installations existantes
• Ce modèle en inox ASTM A351 CF8M est adapté aux applications industrielles nécessitant une excellente résistance à la corrosion
• Sa conception en coude 90° permet de modifier ou de réparer facilement le tracé d'une tuyauterie sans démontage important
• Le système est prévu pour une pression de service jusqu'à 20 bars et une plage de température de -25 °C à +180 °C

Applications
• Réseaux de distribution de fluides courants du Groupe 2 en milieu industriel
• Installations de chauffage et de refroidissement avec variations de température de -25 °C à +180 °C
• Lignes de process nécessitant des changements de direction à 90° avec raccordement taraudé

Avantages
• Résistance élevée à la corrosion grâce à l'inox ASTM A351 CF8M
• Compatibilité assurée avec de nombreuses installations grâce au filetage selon la norme ISO 7/1
• Plage de fonctionnement étendue avec une pression de service de 20 bars et une température de -25 °C à +180 °C

Conception
• Corps en inox ASTM A351 CF8M
• Fabrication par procédé de cire perdue garantissant une bonne précision dimensionnelle
• Raccordement taraudé cylindrique suivant la norme ISO 7/1 Rp et fileté conique suivant la norme ISO 7/1 R

Caractéristiques techniques
• Pression de service : 20 bars
• Plage de température : -25 °C à +180 °C
• Matière du corps : inox ASTM A351 CF8M
• Classe de pression : Class 150
• Groupe de fluide : Groupe 2
• Diamètre nominal minimum : 1/8 pouce
• Diamètre nominal maximum : 4 pouces
• Conditionnement diamètres 1/8 pouce à 1/2 pouce : 10 pièces
• Conditionnement diamètres 3/4 pouce et 1 pouce : 5 pièces
• Conditionnement diamètres 1 pouce 1/4 et 1 pouce 1/2 : 2 pièces
• Conditionnement diamètres 2 pouces à 4 pouces : 1 pièce
