Présentation

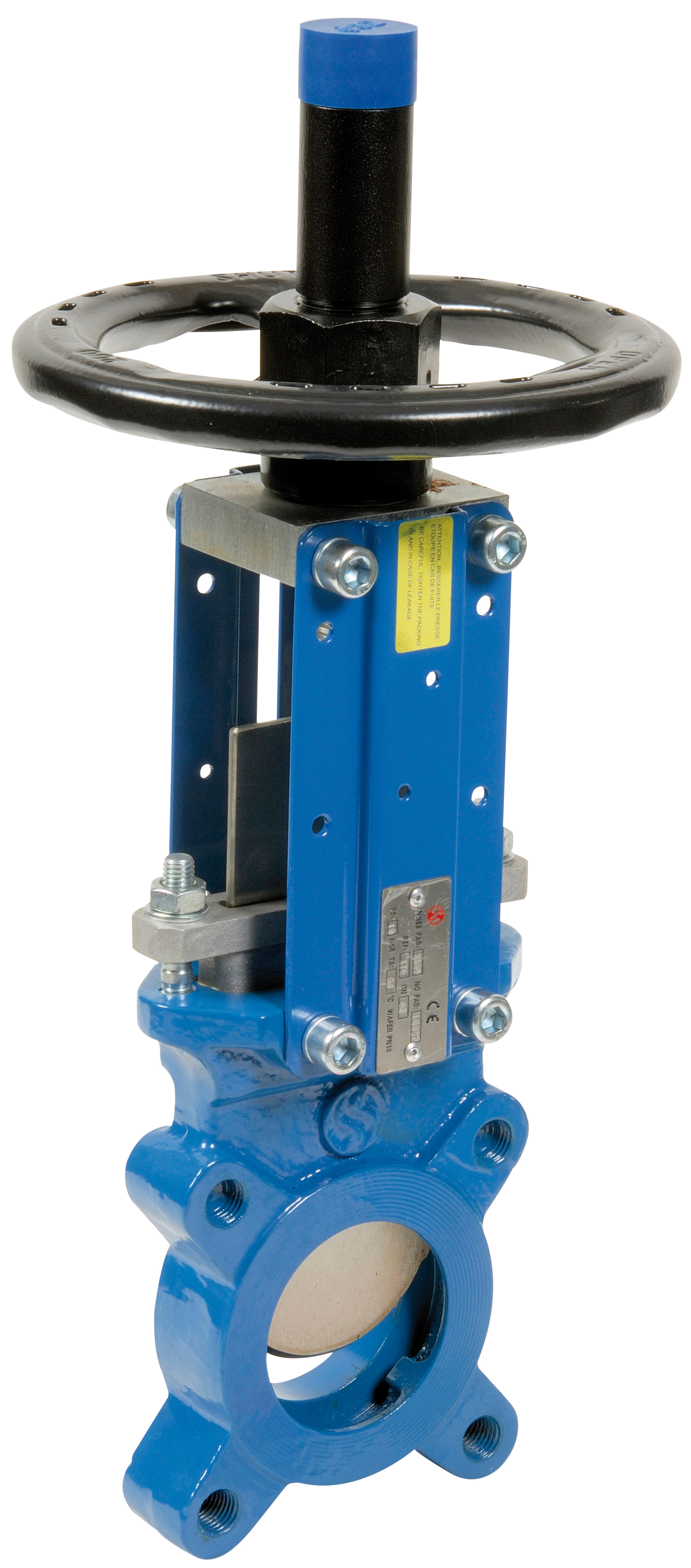

• La vanne à guillotine Sferaco 176 est conçue pour l'isolement et la régulation de fluides chargés dans les réseaux industriels
• Elle est équipée d'un corps en fonte EN GJL-250 et d'une pelle en inox ASTM A182 F304 pour une excellente résistance mécanique et à la corrosion
• Ce modèle intègre un siège en fonte EN GJL-250 assurant une étanchéité métal-métal adaptée aux circuits ne nécessitant pas d'étanchéité totale
• Sa conception unidirectionnelle limite les pertes de charge et garantit un fonctionnement fiable sur une large plage de pressions
• Le système de commande par volant avec tige montante inox facilite les manoeuvres et le contrôle visuel de l'ouverture
Applications
• Isolation de conduites d'eau industrielle et d'eaux usées en stations de traitement
• Régulation de pâte à papier et de produits pulvérulents dans l'industrie papetière
• Distribution de fluides dans les installations de chimie et d'agro-alimentaire ne nécessitant pas d'étanchéité totale
• Équipement de réseaux de process nécessitant une vanne à passage intégral avec faibles pertes de charge
Avantages
• Faibles pertes de charge grâce à la conception à passage intégral de la vanne à guillotine
• Robustesse élevée assurée par un corps et un siège en fonte EN GJL-250 adaptés aux usages industriels
• Résistance à la corrosion améliorée avec une pelle et une tige montante en inox ASTM A182 F304
• Maintenance facilitée par un presse-étoupe à tresse PTFE et joint torique remplaçables
• Polyvalence d'utilisation grâce à la conformité à la directive 2014/68/UE et aux essais suivant la norme ISO 5208
Conception
• Corps en fonte EN GJL-250 dimensionné pour des pressions de service jusqu'à 10 bar
• Pelle en inox ASTM A182 F304 assurant la coupe des fluides chargés et la longévité de l'ensemble
• Siège en fonte EN GJL-250 garantissant une étanchéité métal-métal adaptée aux réseaux industriels
• Tige montante en inox 304 permettant la visualisation de la position de la vanne et une bonne résistance mécanique
• Presse-étoupe à tresse PTFE et joint torique NBR assurant l'étanchéité de la tige et la tenue aux variations de pression
Caractéristiques techniques
• Plage de diamètre nominal : 50-300 mm
• Pression de service selon diamètre : 6-10 bar
• Pression nominale de raccordement : 10-16 bar
• Température de service : -10 à 90 °C
• Pression de service pour DN 50-200 : 10 bar
• Pression de service pour DN 250 : 8 bar
• Pression de service pour DN 300 : 6 bar
• Écartement DN 50-65 : 40 mm
• Écartement DN 80-125 : 50 mm
• Écartement DN 150-200 : 60 mm
• Écartement DN 250-300 : 70 mm
