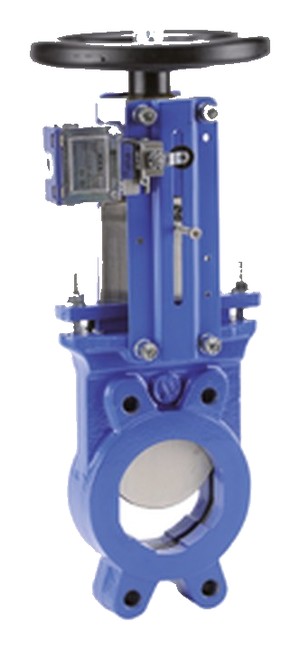

Vanne à guillotine bidirectionnelle revêtue en fonte
Sferaco 177

Présentation
• La vanne à guillotine Sferaco 177 est conçue pour l'isolement et la régulation de circuits d'eau et de fluides chargés
• Elle est équipée d'un corps en fonte EN GJL-250 associé à un siège en EPDM pour assurer une excellente étanchéité
• Ce modèle bidirectionnel convient aux applications industrielles exigeantes dans les domaines de la chimie et de l'agro-alimentaire
• Sa conception avec pelle en inox ASTM A182 F304 garantit une bonne résistance à la corrosion et à l'abrasion
• Le système de commande par volant et la tige non montante en inox 304 facilitent la manoeuvre en installation

Applications
• Isolation et régulation sur réseaux d'eau potable ou d'eau industrielle
• Réseaux d'eaux usées et effluents dans les stations de traitement
• Lignes de transfert de pâte à papier et de produits pulvérulents
• Installations de procédés chimiques avec fluides compatibles EPDM
• Unités de production agro-alimentaire nécessitant une vanne bidirectionnelle

Avantages
• Étanchéité bidirectionnelle permettant l'installation indifféremment dans le sens de circulation
• Large plage de températures de service de -15 °C à +130 °C pour une grande polyvalence d'utilisation
• Matériaux de construction robustes avec corps en fonte EN GJL-250 et pelle en inox ASTM A182 F304
• Presse-étoupe avec tresse PTFE et joint torique EPDM assurant une bonne tenue au vieillissement
• Absence de zone de rétention limitant les risques de colmatage et facilitant le nettoyage des conduites

Conception
• Corps en fonte EN GJL-250 adapté aux pressions de service jusqu'à 10 bar
• Pelle en acier inoxydable ASTM A182 F304 pour une résistance mécanique élevée
• Siège en EPDM moulé pour garantir l'étanchéité du passage
• Tige non montante en inox 304 limitant l'encombrement en hauteur
• Presse-étoupe composé de tresse PTFE et joint torique EPDM pour la tenue sous pression

Caractéristiques techniques
• Diamètre nominal : 50 à 500 mm
• Pression de service : 3 à 10 bar
• Pression nominale de raccordement : PN 10/16
• Température de service : -15 à 130 °C
• Température de service version NBR : -10 à 90 °C
• Écartement DN50 à DN65 : 40 mm
• Écartement DN80 à DN150 : 50 à 60 mm
• Écartement DN200 à DN300 : 60 à 70 mm
• Écartement DN350 : 96 mm
• Écartement DN400 à DN500 : 100 à 110 mm
• Pression de service réduite DN450 à DN500 : 3 bar
• Pression de service DN250 : 8 bar
