Présentation

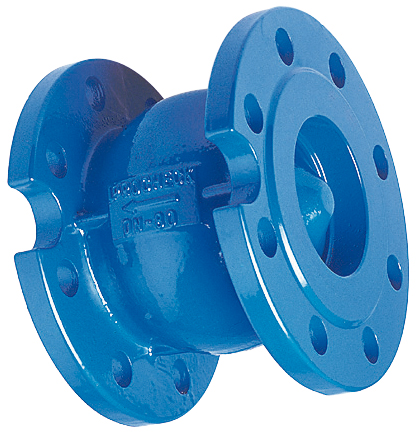

• Le clapet de non-retour Sferaco 366 est conçu pour sécuriser les réseaux d'adduction, de distribution et d'évacuation d'eau froide ou chaude
• Il permet le passage du fluide dans un seul sens tout en limitant les pertes de charge grâce à un système de guidage simple
• Ce modèle est réalisé en fonte avec obturateur en fonte ou en inox selon les versions, afin de garantir une bonne résistance mécanique et une durabilité élevée
• Sa conception autorise un montage dans toutes les positions, ce qui facilite l'intégration dans les installations neuves ou existantes
• Le système de ressort en inox et le joint en EPDM assurent une étanchéité fiable dans une plage de pression et de température étendue
Applications
• Réseaux d'adduction d'eau potable dans les installations collectives ou industrielles
• Réseaux de distribution d'eau chaude ou froide dans les bâtiments tertiaires et résidentiels
• Lignes d'évacuation d'eau dans les installations hydrauliques et circuits de process
Avantages
• Faibles pertes de charge grâce au système de guidage optimisé de l'obturateur
• Polyvalence de montage avec installation possible dans toutes les positions de tuyauterie
• Large plage de pression de service permettant une utilisation jusqu'à 50 bars sur certaines versions
• Compatibilité avec de nombreux fluides grâce aux matériaux en fonte, inox et joints EPDM ou PTFE
• Possibilité de bossage percé en option pour ajouter un bypass ou un point de contrôle de vidange
Conception
• Corps en fonte EN GJL-250 ou inox EN 1.4408 selon les versions et diamètres
• Obturateur en fonte EN GJS-400-15 ou inox ASTM A182 F304 avec ressort intégré
• Ressort en inox 302 ou inox 316 pour une bonne tenue à la corrosion
• Joint d'étanchéité en EPDM ou PTFE suivant les applications et contraintes de température
• Revêtement de peinture époxy pour une protection renforcée contre la corrosion externe
Caractéristiques techniques
• Pression de service série 366 DN50 à DN300 : 16 bars
• Pression de service série 366 DN350 à DN600 : 10 bars
• Plage de température série 366 : -10 °C à +120 °C
• Pression de service série 369 DN50 à DN300 : 16 bars
• Plage de température série 369 : -10 °C à +110 °C
• Pression de service série 325 : 50 bars
• Plage de température série 325 : -20 °C à +200 °C
• Diamètre nominal disponible série 366 : DN50 à DN600
• Diamètre nominal disponible série 369 : DN50 à DN300
• Diamètre nominal disponible série 325 : 1/4" à 3"
• Écartement série 366 DN50 : 105 mm
• Écartement série 366 DN300 : 400 mm
• Écartement série 369 DN50 : 100 mm
• Écartement série 325 1" : 86 mm
• Raccordement brides séries 366 et 369 : PN10/16
