Présentation

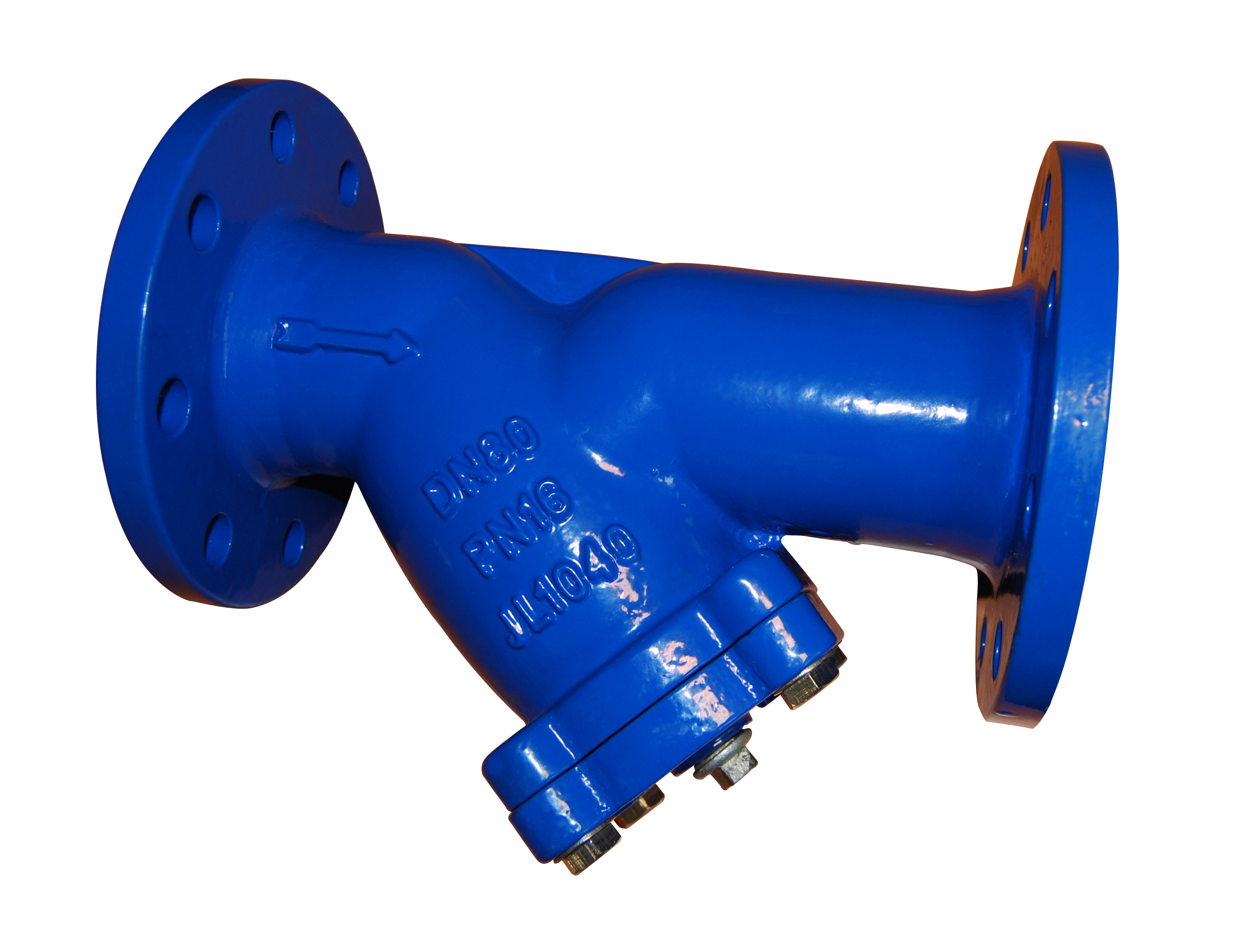

• Le clapet de non-retour Sferaco 233 FONTE EPOXY ACS est conçu pour la protection des réseaux d'adduction d'eau potable et d'assainissement
• Il est équipé d'un filtre en Y à tamis démontable en inox permettant la rétention des impuretés solides
• Ce modèle en fonte avec revêtement epoxy est adapté aux installations de traitement des eaux et d'irrigation
• Sa conception à brides normalisées PN10 ou PN16 facilite l'intégration sur les canalisations existantes
• Le système peut recevoir en option une vanne de rinçage pour le nettoyage du tamis sans démontage du clapet
Applications
• Réseaux d'adduction d'eau froide sanitaire sous pression jusqu'à 16 bars
• Installations d'assainissement et de traitement des eaux usées faiblement chargées
• Circuits d'irrigation agricoles ou d'arrosage de parcs et jardins
Avantages
• Revêtement epoxy intérieur et extérieur assurant une protection renforcée contre la corrosion
• Tamis inox démontable permettant une maintenance et un nettoyage rapides sur site
• Possibilité d'ajouter une vanne de rinçage pour purger les impuretés sans arrêt prolongé de l'installation
Conception
• Corps et chapeau en fonte EN GJL-250 avec chapeau boulonné
• Joint de chapeau en élastomère EPDM compatible eau potable
• Bouchon de purge taraudé en acier inoxydable pour la vidange et le rinçage
• Boulonnerie en acier inoxydable pour une meilleure tenue en atmosphère humide
• Écartement suivant la norme EN558 série 1 correspondant à DIN 3202-F1 et NF 29354
Caractéristiques techniques
• Pression de service du DN40 au DN200 : 16 bars
• Pression de service à partir du DN250 : 10 bars
• Pression vapeur max pour version haute température 236 : 10 bars
• Plage de température version 233 : -10 °C à +80 °C
• Plage de température version 236 : -10 °C à +300 °C
• Diamètre nominal disponible version 233 : 40 à 400 mm
• Diamètre nominal disponible version 236 : 15 à 200 mm
• Raccordement à brides normalisées : PN10 ou PN16
• Maille de tamis version 233 DN40 à DN80 : 15/10 mm
• Maille de tamis version 233 DN100 à DN200 : 20/10 mm
• Maille de tamis version 233 DN350 à DN400 : 30/10 mm
• Écartement version 233 DN40 : 200 mm
• Écartement version 233 DN200 : 600 mm
• Écartement version 233 DN400 : 1100 mm
• Écartement version 236 DN15 : 130 mm
