Présentation

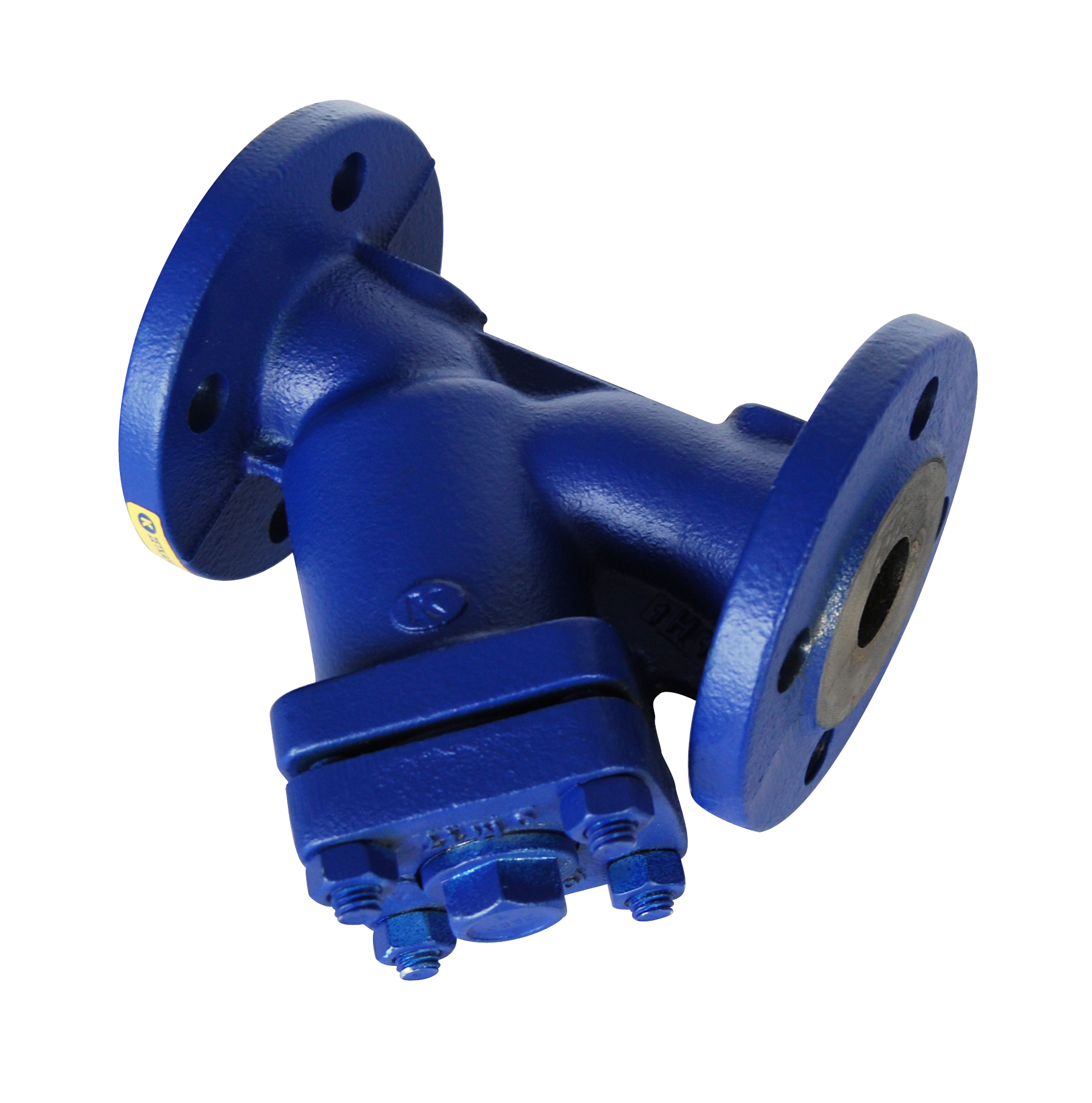

• Le filtre en Y Sferaco 236 HAUTE TEMPÉRATURE est conçu pour la filtration de réseaux d'eau chaude, de vapeur et de fluides industriels jusqu'à 300 °C
• Équipé d'un corps en fonte et d'un tamis en acier inoxydable, il assure une excellente tenue mécanique et une bonne résistance à la corrosion
• Ce modèle est adapté aux réseaux de traitement des eaux, d'irrigation et aux circuits vapeur nécessitant une haute pression de service
• Sa conception à brides permet une intégration aisée sur les réseaux PN10 et PN16 avec différents diamètres nominaux
• Le système de purge fileté facilite l'évacuation des impuretés collectées dans le tamis sans démontage complet du filtre
Applications
• Filtration de réseaux d'eau chaude industrielle jusqu'à 300 °C
• Protection des équipements sur circuits vapeur jusqu'à 10 bars
• Traitement des eaux dans les installations d'irrigation sous pression
• Protection des pompes et vannes sur réseaux d'adduction d'eau
• Filtration de fluides liquides et gazeux du Groupe 1 en industrie
Avantages
• Adaptation aux hautes températures grâce à une tenue jusqu'à 300 °C
• Pression de service de 16 bars permettant l'utilisation sur de nombreux réseaux industriels
• Tamis en acier inoxydable démontable pour un entretien et un nettoyage simplifiés
• Montage possible en position horizontale ou verticale avec fluide descendant pour une grande souplesse d'installation
• Disponibilité de nombreux diamètres nominaux de 15 à 200 pour couvrir un large éventail d'applications
Conception
• Corps en fonte EN GJL-250 conçu pour les services haute température
• Chapeau boulonné équipé d'un bouchon de purge pour la vidange des impuretés
• Joint de chapeau en graphite adapté aux températures élevées
• Tamis en acier inoxydable ASTM A182 F304 avec mailles adaptées au diamètre nominal
• Raccordement par brides normalisées PN10 et PN16 suivant les diamètres
Caractéristiques techniques
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 200 mm
• Pression de service PS : 16 bars
• Pression vapeur max : 10 bars
• Plage de température de service : -10 à 300 °C
• Raccordement : brides PN10/16
• Maille de tamis DN15 à DN50 : 10/10 °
• Maille de tamis DN65 et DN80 : 12,5/10 °
• Maille de tamis DN100 à DN200 : 16/10 °
• Filetage de purge DN15 et DN20 : 3/8 pouce
• Filetage de purge DN25 et DN32 : 3/4 pouce
• Filetage de purge DN40 à DN80 : 1 pouce
• Filetage de purge DN100 à DN200 : 1,5 pouce
• Écartement DN15 : 130 mm
• Écartement DN200 : 600 mm
