Présentation

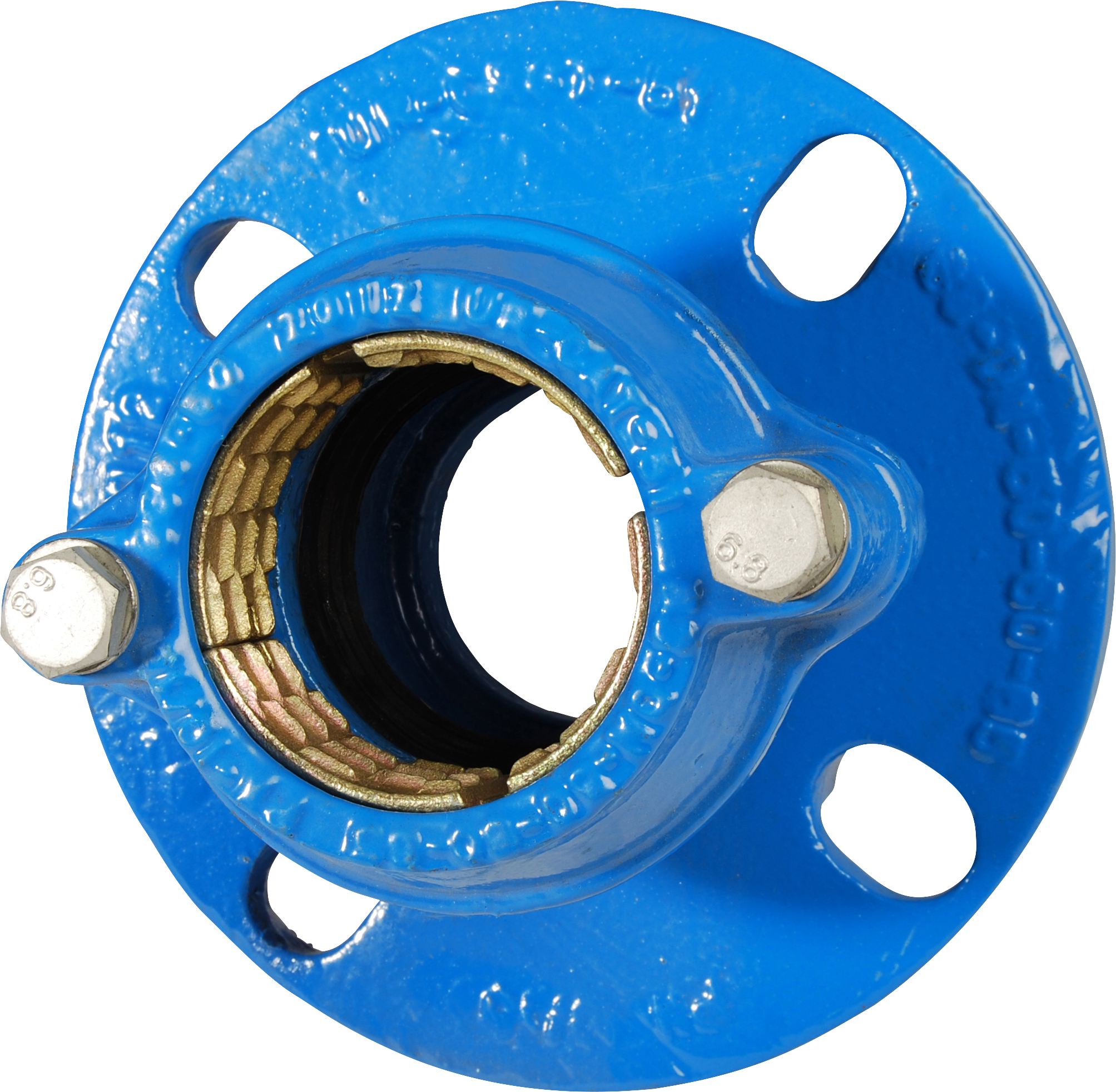

• L'adaptateur de bride verrouillé Sferaco 2503 est conçu pour le raccordement fiable de réseaux d'adduction d'eau et d'irrigation
• Il permet la liaison entre des brides PN10 ou PN16 et des tubes multi-matériaux avec un verrouillage mécanique sécurisé
• Équipé d'un joint d'étanchéité en EPDM et d'une bague en laiton, il assure une étanchéité durable sous pression jusqu'à 16 bars
• Sa conception en fonte ductile avec revêtement époxy garantit une excellente résistance à la corrosion et aux contraintes mécaniques
• Le système est adapté à des températures de service de 0 °C à +60 °C pour les applications d'eau froide et tempérée
Applications
• Réseaux de distribution d'eau potable jusqu'à une pression de 16 bars
• Lignes d'irrigation sous pression pour l'agriculture et les espaces verts
• Raccordement de tubes multi-matériaux sur brides de robinetterie ou d'appareils hydrauliques
Avantages
• Montage possible sur tube sans démontage complet du raccord existant, ce qui réduit les temps d'arrêt
• Verrouillage mécanique par bague autobloquante limitant le mouvement axial du tube sous pression
• Adaptation à plusieurs diamètres extérieurs de tubes multi-matériaux grâce à une gamme étendue de dimensions
Conception
• Corps en fonte EN GJS-500-7 avec haute résistance mécanique
• Revêtement époxy de 250 um pour une protection renforcée contre la corrosion
• Visserie anti-corrosion avec traitement Geomet 500 grade B classe 8.8
• Joint d'étanchéité en EPDM pour l'eau jusqu'à 60 °C
• Bague de verrouillage en laiton assurant le serrage du tube
Caractéristiques techniques
• Pression de service max : 16 bars
• Pression de service à partir du DN250 : 10 bars
• Température de service : 0 °C à 60 °C
• Épaisseur de revêtement époxy : 250 um
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 300 mm
• Diamètre extérieur de tube min : 63 mm
• Diamètre extérieur de tube max : 315 mm
• Longueur selon dimensions : 130 à 190 mm
• Norme de bride : EN 1092-2 PN10/16
• Classe de visserie : 8.8
• Pression d'essai suivant norme EN 12226-1 : 1,5 fois la pression nominale
• Gamme de pression PN : 10 à 16 bars
• Nombre de versions disponibles : 13 unités
• Année de référence de certification ISO : 2008
