Présentation

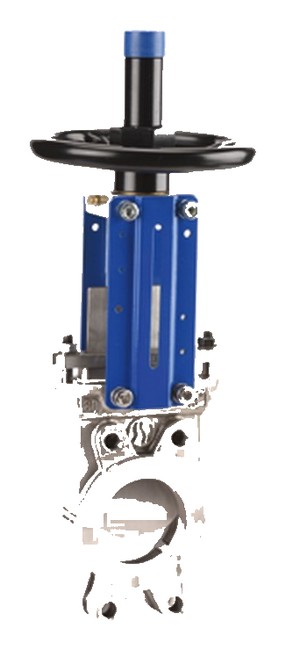

• La vanne à guillotine Sferaco 173 est conçue pour l'isolement et la régulation sur réseaux de fluides liquides ou chargés
• Elle est adaptée au passage d'eau, d'eaux usées, de pâte à papier, de produits pulvérulents et de fluides pour la chimie ou l'agro-alimentaire
• Sa construction en inox ASTM A351 CF8M avec obturateur métal-métal assure une bonne tenue mécanique et une résistance à la corrosion
• La plage de température de service de -20 °C à +130 °C permet une utilisation dans de nombreuses installations industrielles
• La commande par volant avec tige montante facilite les manoeuvres d'ouverture et de fermeture même en conditions difficiles
Applications
• Réseaux d'eau et d'eaux usées en stations de traitement
• Installations de pâte à papier et procédés de l'industrie papetière
• Transfert de produits pulvérulents dans les procédés industriels
• Circuits de process dans l'industrie chimique
• Unités de production et de transformation agro-alimentaire
Avantages
• Étanchéité unidirectionnelle assurant une fermeture fiable du circuit
• Corps et composants principaux en inox pour une excellente résistance à la corrosion
• Siège métallique permettant un fonctionnement robuste en conditions sévères
• Presse-étoupe avec tresse en PTFE et joint torique EPDM pour une bonne étanchéité de la tige
• Raccordement par brides PN10 garantissant une intégration facile sur les réseaux existants
Conception
• Corps en inox ASTM A351 CF8M conçu pour une pression de service jusqu'à 10 bar selon le diamètre
• Pelle en inox ASTM A182 F316 dimensionnée pour un passage intégral du fluide
• Tige montante en inox 304 permettant le contrôle visuel de la position de la vanne
• Fouloir en inox maintenant la compression du presse-étoupe en PTFE et joint torique EPDM
• Raccordement par brides normalisées PN10 avec écartement adapté à chaque diamètre nominal
Caractéristiques techniques
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 400 mm
• Passage DN50 : 50 mm
• Passage DN100 : 100 mm
• Passage DN200 : 200 mm
• Pression de service DN50 à DN200 : 10 bar
• Pression de service DN250 : 8 bar
• Pression de service DN300 : 6 bar
• Pression de service DN350 : 4 bar
• Pression de service DN400 : 4 bar
• Pression nominale PN : 10 bar
• Plage de température de service : -20 °C à +130 °C
• Écartement DN50 : 40 mm
• Écartement DN100 : 50 mm
• Écartement DN150 : 60 mm
• Écartement DN250 : 70 mm
• Écartement DN350 : 96 mm
• Certificat matière 3.1 : 10 € par diamètre nominal
• Coefficient de fuite : 1 % du KvS
• Nombre d'orifices pré-percés pour accessoires : 2
