Présentation

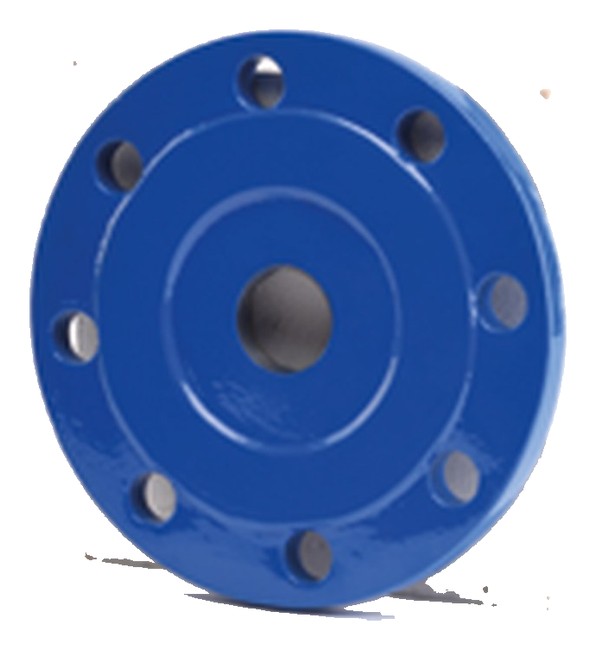

• La bride ronde pleine Sferaco 2511 est conçue pour l'obturation et la sécurisation des réseaux hydrauliques bridés
• Elle permet de réaliser des opérations de réparation, d'entretien ou d'extension sans démontage complet de l'installation
• Ce modèle est adapté aux diamètres nominaux de 40 à 350 mm avec différentes classes de pression normalisées
• Sa conception en acier avec revêtement spécifique assure une bonne tenue mécanique et une durabilité élevée en service
• Le système de perçage normalisé garantit la compatibilité avec la plupart des brides normalisées PN10 et PN16
Applications
• Isolation temporaire ou permanente de tronçons de canalisations en eau froide ou eau chaude
• Obturation de piquages, dérivations ou équipements démontés sur réseaux hydrauliques
• Intervention de maintenance et de réparation sur installations industrielles, tertiaires ou réseaux d'adduction
Avantages
• Utilisation possible sur une large plage de diamètres nominaux de 40 à 350 mm
• Compatibilité avec des pressions nominales PN10 et PN16 pour une grande polyvalence d'utilisation
• Solution simple et économique pour l'obturation rapide de brides en phase de travaux ou de mise en sécurité
Conception
• Bride ronde pleine conçue pour montage sur raccordements à brides normalisés
• Perçage dimensionné pour correspondre aux brides PN10 et PN16 selon les diamètres nominaux
• Gamme coordonnée avec joints de brides EPDM non percés et percés pour assurer l'étanchéité
Caractéristiques techniques
• Diamètre nominal : 40 à 350 mm
• Plage de pression nominale : PN10 à PN16 bar
• Épaisseur typique des brides EPDM associées : 3 mm
• Dimensions de joint EPDM non percé DN40 : 80 x 45 mm
• Dimensions de joint EPDM non percé DN100 : 155 x 105 mm
• Dimensions de joint EPDM non percé DN200 : 265 x 210 mm
• Dimensions de joint EPDM non percé DN300 : 365 x 305 mm
• Dimensions de joint EPDM non percé DN350 : 430 x 360 mm
• Dimensions de joint EPDM non percé DN400 : 480 x 410 mm
• Dimensions de joint EPDM percé DN40 : 150 x 45 mm
• Dimensions de joint EPDM percé DN80 : 200 x 90 mm
• Dimensions de joint EPDM percé DN150 : 295 x 155 mm
• Dimensions de joint EPDM percé DN200 : 345 x 205 mm
• Dimensions de joint EPDM percé DN250 PN16 : 400 x 255 mm
• Dimensions de joint EPDM percé DN400 PN16 : 500 x 410 mm
