Présentation

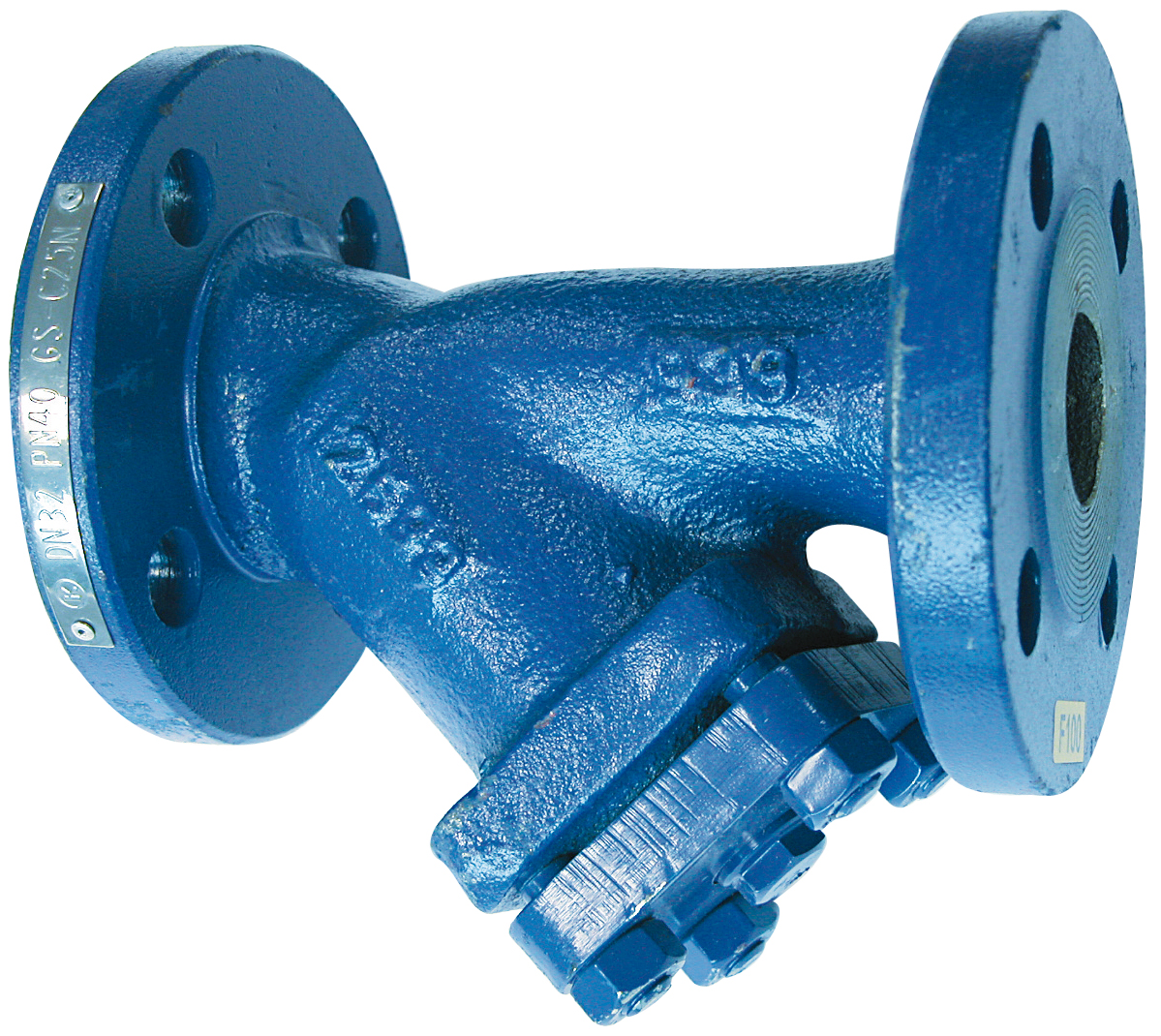

• Le filtre en Y Sferaco 235 HAUTE TEMPÉRATURE est conçu pour la filtration de réseaux fonctionnant à haute pression et haute température
• Il permet de retenir les particules solides présentes dans l'eau chaude, la vapeur, l'air et les fluides de traitement des eaux
• Sa conception en acier moulé avec chapeau boulonné garantit une excellente tenue mécanique jusqu'à 40 bars de pression de service
• Le tamis en inox assure une bonne résistance à la corrosion et une grande finesse de filtration adaptée aux réseaux industriels
• Le bouchon de purge taraudé haute pression facilite les opérations d'entretien et de nettoyage du tamis en service
Applications
• Filtration de réseaux d'eau chaude industrielle à haute température
• Protection des équipements sur réseaux de vapeur jusqu'à 425 °C
• Traitement et filtration des réseaux d'air comprimé industriels
• Préfiltration sur installations de traitement des eaux
• Irrigation sous pression dans les réseaux hydrauliques agricoles
Avantages
• Résistance élevée à la pression grâce au corps en acier EN 1.0619 homologué 40 bars
• Large plage de température de service de -29 °C à +425 °C pour les applications haute température
• Tamis en inox ASTM A182 F304 assurant durabilité et résistance à la corrosion
• Montage possible en position horizontale ou verticale avec fluide descendant pour une grande flexibilité d'installation
• Conformité à la directive 2014/68/UE pour liquides et gaz du groupe 1 avec possibilité de certificat 3.1
Conception
• Corps et chapeau en acier EN 1.0619 adaptés aux pressions de service jusqu'à 40 bars
• Chapeau boulonné équipé d'un bouchon de purge taraudé haute pression pour le nettoyage du tamis
• Joint de chapeau en graphite compatible avec les hautes températures jusqu'à 425 °C
• Tamis en inox ASTM A182 F304 avec différentes mailles suivant le diamètre nominal
• Raccordement à brides selon PN25 ou PN40 avec écartements suivant la norme EN558 série 1
Caractéristiques techniques
• Pression de service PS : 40 bars
• Plage de température de service TS : -29 °C à +425 °C
• Diamètre nominal disponible : DN15 à DN300
• Niveau de pression nominal PN DN15 à DN150 : 25/40
• Niveau de pression nominal PN DN200 à DN300 : 40
• Maille de tamis DN15 à DN50 : 10/10 mm
• Maille de tamis DN65 à DN80 : 11,5/10 mm
• Maille de tamis DN100 à DN150 : 16/10 mm
• Maille de tamis DN200 à DN300 : 40/10 mm
• Taille de purge DN15 à DN20 : 3/8 pouce
• Taille de purge DN25 à DN40 : 3/4 pouce
• Taille de purge DN50 à DN80 : 1 pouce
• Taille de purge DN100 à DN200 : 1,5 pouce
• Taille de purge DN250 à DN300 : 2 pouces
• Écartement DN15 : 130 mm
• Écartement DN20 : 150 mm
• Écartement DN25 : 160 mm
• Écartement DN32 : 180 mm
• Écartement DN40 : 200 mm
• Écartement DN50 : 230 mm
• Écartement DN65 : 290 mm
• Écartement DN80 : 310 mm
• Écartement DN100 : 350 mm
• Écartement DN125 : 400 mm
• Écartement DN150 : 480 mm
• Écartement DN200 : 600 mm
• Écartement DN250 : 730 mm
• Écartement DN300 : 850 mm
