Présentation

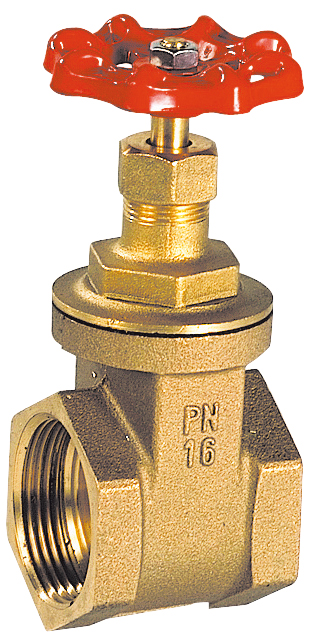

• La vanne à opercule Sferaco 146 Bronze est conçue pour l'isolement et la coupure sur les réseaux d'adduction et de distribution d'eau
• Elle est adaptée aux installations de chauffage fonctionnant dans une plage de température contrôlée
• Ce modèle présente un passage intégral limitant les pertes de charge dans le réseau hydraulique
• Sa conception monobloc en bronze assure une bonne résistance mécanique et une durabilité élevée
• Le raccordement femelle-femelle facilite l'intégration de la vanne dans les réseaux existants
Applications
• Réseaux d'adduction d'eau potable en bâtiment résidentiel et tertiaire
• Réseaux de distribution d'eau dans les installations industrielles
• Circuits de chauffage à eau chaude en milieu collectif
Avantages
• Passage intégral pour limiter les pertes de charge dans les canalisations
• Plage de température de service adaptée aux réseaux d'eau et de chauffage de -10 °C à +80 °C
• Construction en bronze offrant une bonne tenue à la corrosion en eau
• Raccordement femelle-femelle permettant un montage simple sur les tuyauteries filetées
Conception
• Corps en bronze avec architecture monobloc
• Tige à filetage intérieur non montante pour limiter l'encombrement en hauteur
• Opérience à simple opercule pour la fonction d'isolement
• Joint de chapeau en fibres pour assurer l'étanchéité externe
• Presse-étoupe en élastomère assurant l'étanchéité autour de la tige
Caractéristiques techniques
• Pression de service PS : 16 bar
• Plage de température de service TS : -10 °C à +80 °C
• Diamètre nominal minimum disponible : 8 mm
• Diamètre nominal maximum disponible : 100 mm
• Passage hydraulique minimum : 11 mm
• Passage hydraulique maximum : 91 mm
• Écartement minimum entre raccords : 36 mm
• Écartement maximum entre raccords : 93 mm
• Coefficient de fuite : 0,5 % du KVS
• Norme de directive équipements sous pression : 2014/68/UE
• Raccordement fileté : 2 orifices femelle
• Nombre d'opercules : 1 opercule
