Présentation

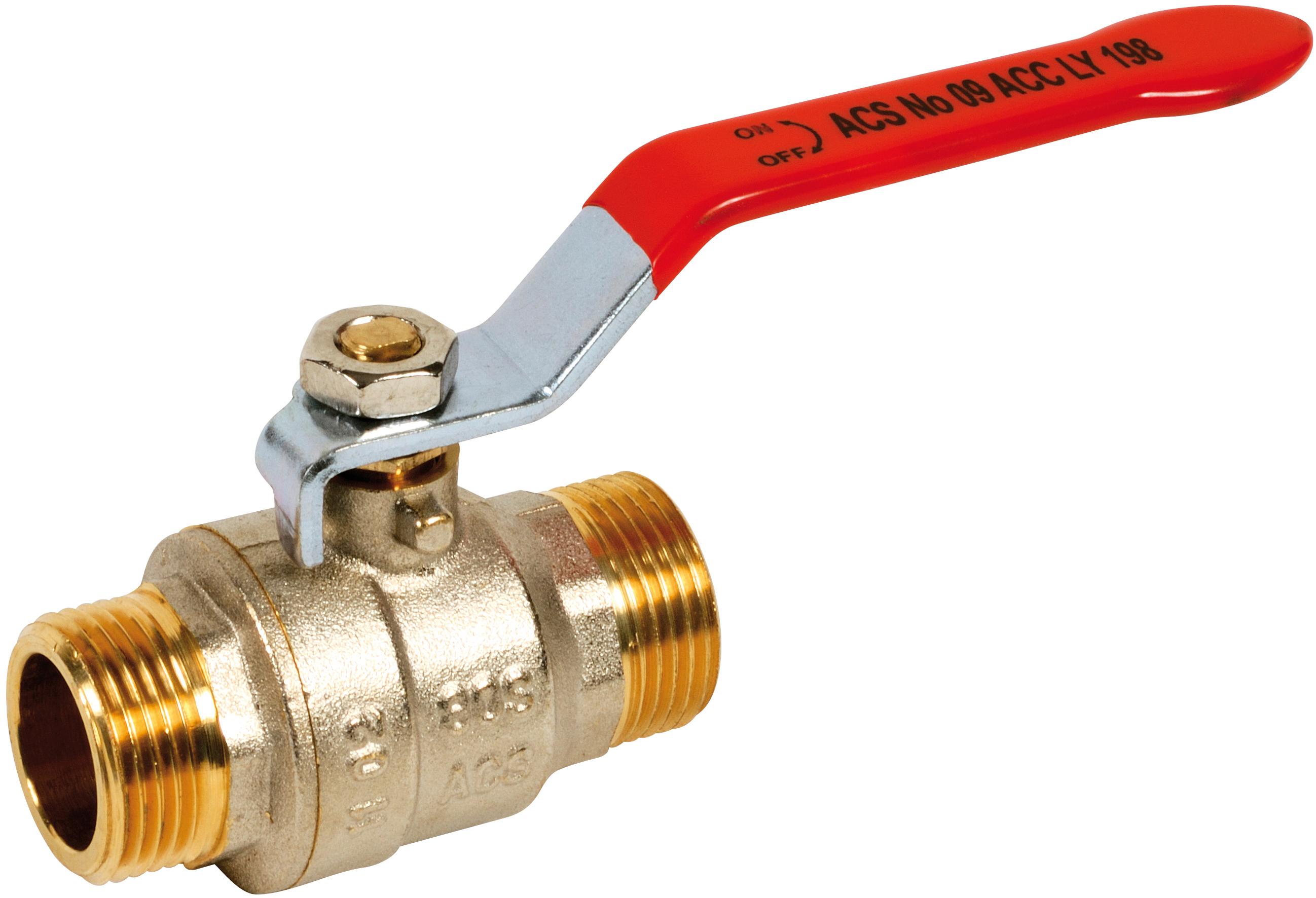

• La vanne à sphère Sferaco 582 est conçue pour l'isolement et le contrôle des réseaux de chauffage, d'eau sanitaire et de climatisation
• Elle est équipée d'une sphère en laiton chromé et de joints en PTFE assurant une excellente étanchéité
• Ce modèle en laiton titré CW617N 4MS présente un corps interne brossé et un revêtement externe nickelé pour une meilleure résistance à la corrosion
• Sa conception à passage intégral limite les pertes de charge sur la ligne dans la majorité des diamètres
• Le système de poignée acier plate rouge réversible avec trou de verrouillage permet une manoeuvre sûre et la possibilité de condamnation
Applications
• Isolation et sectionnement sur installations de chauffage collectif ou individuel
• Distribution d'eau potable dans les réseaux sanitaires domestiques et tertiaires
• Réseaux de climatisation et de rafraîchissement d'eau glacée
• Circuits d'arrosage et d'irrigation en milieu résidentiel ou agricole
• Réseaux hydrauliques généraux nécessitant une vanne d'isolement en laiton
Avantages
• Passage intégral permettant de limiter les pertes de charge sur la tuyauterie
• Compatibilité avec de nombreux usages tels que chauffage, eau potable, climatisation et arrosage
• Construction en laiton titré CW617N 4MS assurant une bonne tenue mécanique et une durabilité élevée
• Poignée réversible avec trou de verrouillage facilitant la sécurisation de la position de la vanne
• Traçabilité de la poignée et du corps permettant un suivi aisé de la référence installée
Conception
• Corps en laiton titré CW617N 4MS interne brossé et externe nickelé
• Sphère en laiton titré CW614N chromée pour une manoeuvre fluide
• Joints de sphère en PTFE assurant l'étanchéité interne
• Presse-étoupe en PTFE garantissant l'étanchéité au niveau de l'axe
• Axe inéjectable pour une sécurité renforcée contre l'arrachement
Caractéristiques techniques
• Pression de service maximale selon diamètre : 10 à 30 bar
• Pression de service pour diamètres 1/4" à 1" : 30 bar
• Pression de service pour diamètres 1" 1/4 à 1" 1/2 : 20 bar
• Pression de service pour diamètre 2" : 16 bar
• Pression de service pour diamètres 2" 1/2 à 4" : 10 bar
• Température de service : -10 à +120 °C
• Passage hydraulique suivant diamètre : 8 à 85 mm
• Passage pour 1/4" : 8 mm
• Passage pour 1/2" : 14,5 mm
• Passage pour 1" : 24,5 mm
• Écartement suivant diamètre : 44 à 168 mm
• Écartement pour 1/2" : 49 mm
• Écartement pour 1" : 66 mm
• Conditionnement suivant diamètre : 4 à 10 pièces
• Directive européenne : 2014/68/UE produits exclus article 1 paragraphe 2b
