Présentation

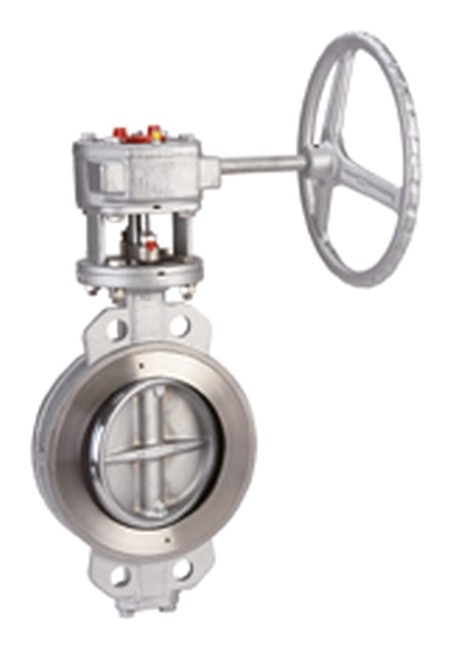

• Le robinet papillon Sferaco 1117 est conçu pour l'isolement et la régulation des fluides dans les réseaux industriels et de chauffage urbain
• Équipé d'un corps en acier EN 1.0619 et d'un papillon en acier inoxydable ASTM A351 CF8M, il offre une excellente résistance mécanique et à la corrosion
• Ce modèle à double excentration limite les efforts sur le siège en PTFE chargé graphite et améliore la durée de vie de l'étanchéité
• Sa conception à oreilles taraudées permet un raccordement facile entre brides PN16 ou class 150 PN20 sur une large plage de diamètres nominaux
• Le système est adapté à des pressions de service jusqu'à 25 bars et à des températures de -29 °C à +210 °C, y compris pour des applications vapeur à 10 bars
Applications
• Réseaux de chauffage urbain et boucles d'eau chaude haute température
• Installations de géothermie et circuits de froid industriel
• Conduites de vapeur industrielle jusqu'à 10 bars de pression
• Installations de chimie et de process nécessitant une vanne bidirectionnelle
• Réseaux de bord dans les constructions navales et installations marines
Avantages
• Double excentration réduisant le frottement sur le siège et augmentant la longévité de l'étanchéité
• Compatibilité avec des pressions de service jusqu'à 25 bars pour une utilisation en réseau haute pression
• Large plage de températures de service de -29 °C à +210 °C pour des fluides chauds ou froids
• Conception bidirectionnelle avec sens de passage préférentiel pour optimiser les performances hydrauliques
• Conformité aux exigences ATEX groupe II, catégorie 2G/2D pour une utilisation en zones 1 et 2
Conception
• Corps en acier EN 1.0619 adapté aux contraintes thermiques et mécaniques élevées
• Papillon en acier inoxydable ASTM A351 CF8M assurant une excellente résistance à la corrosion
• Axe en acier inoxydable ASTM A564 630 garantissant une grande robustesse en rotation
• Siège en PTFE chargé graphite conçu pour une étanchéité de haute performance
• Presse-étoupe en PTFE chargé 15 % graphite limitant les fuites au passage d'arbre
Caractéristiques techniques
• Pression de service max : 25 bars
• Pression vapeur max : 10 bars
• Plage de température de service : -29 °C à +210 °C
• Diamètre nominal mini : 50 mm
• Diamètre nominal maxi : 600 mm
• Norme de tests d'étanchéité : ISO 5208 classe A
• Norme d'écartement : ISO 5752 série 20
• Norme de conception : API 609
• Raccordement entre brides : PN16 et class 150 PN20
• Platine d'actionneur : ISO 5211
• Numéro d'organisme notifié CE : 0035
• Certification ATEX : groupe II catégorie 2G/2D
