Présentation

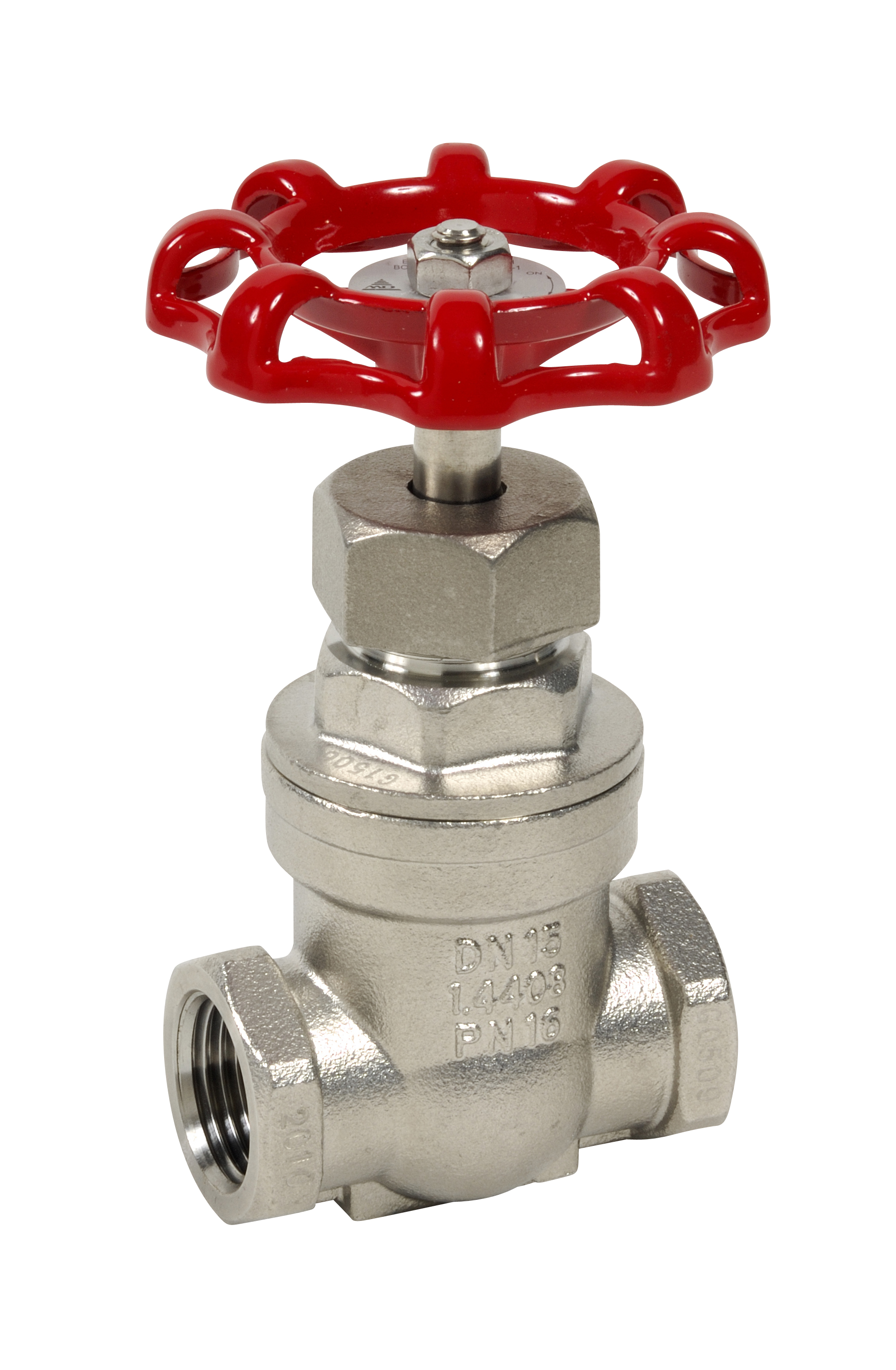

• La Vanne à opercule Sferaco 106 Inox - Simple opercule est conçue pour l'isolement et la coupure de fluides dans les installations hydrauliques et industrielles
• Elle est équipée d'un corps, d'un opercule et d'un chapeau vissé en inox EN1.4408 pour une excellente tenue à la corrosion
• Ce modèle monobloc offre un passage intégral limitant les pertes de charge dans le réseau
• Sa tige à filetage intérieur non montante optimise l'encombrement dans les installations compactes
• Le presse-étoupe en PTFE assure une étanchéité fiable autour de la tige jusqu'à une température de service élevée
Applications
• Réseaux de process dans les industries chimiques nécessitant une résistance à la corrosion
• Installations hydrauliques en environnements industriels et tertiaires
• Circuits de fluides dans les industries pharmaceutiques et pétrochimiques
Avantages
• Résistance accrue à la corrosion grâce à la construction en inox EN1.4408 et ASTM A182 F316
• Passage intégral permettant de réduire les pertes de charge dans la tuyauterie
• Conception monobloc compacte facilitant l'intégration dans les réseaux existants
Conception
• Corps, opercule et chapeau vissé en inox EN1.4408
• Tige en inox ASTM A182 F316 à filetage intérieur non montante
• Presse-étoupe en PTFE pour l'étanchéité de la tige
Caractéristiques techniques
• Plage de température service : -20 °C à 180 °C
• Pression de service PS : 16 bar
• Passage nominal DN 15 : 15 mm
• Passage nominal DN 20 : 20 mm
• Passage nominal DN 25 : 25 mm
• Passage nominal DN 32 : 32 mm
• Passage nominal DN 40 : 40 mm
• Passage nominal DN 50 : 50 mm
• Écartement DN 15 : 55 mm
• Écartement DN 20 : 60,5 mm
• Écartement DN 25 : 65,5 mm
• Écartement DN 32 : 76,5 mm
• Écartement DN 40 : 85,5 mm
• Écartement DN 50 : 95,5 mm
• Norme directive équipements sous pression : 2014/68/UE catégorie de risque 1
