Présentation

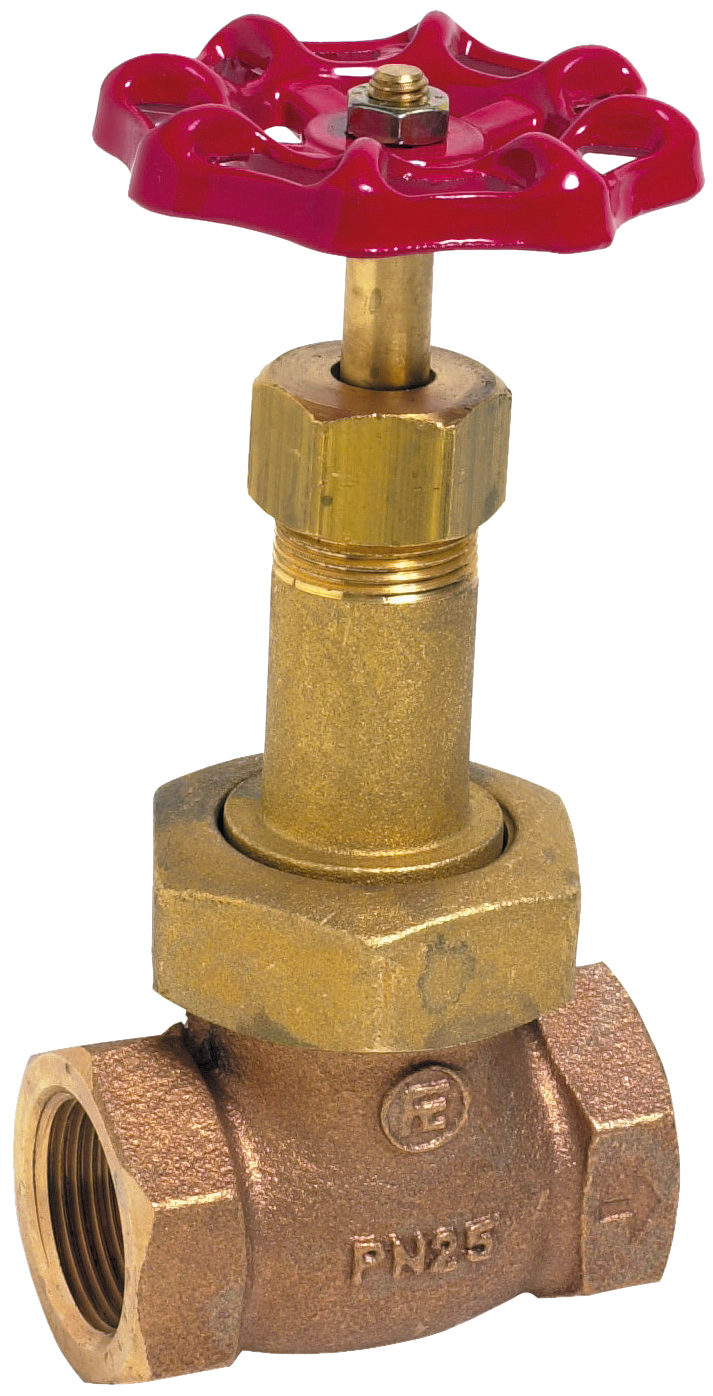

• Le robinet d'arrêt à soupape Sferaco 451 Étanchéité métal-métal est conçu pour la coupure et la régulation de réseaux de chauffage et d'eau industrielle
• Il assure une étanchéité métal-métal fiable avec un siège en acier inoxydable adapté aux pressions élevées
• Ce modèle supporte une pression de service jusqu'à 25 bars et une température de fonctionnement comprise entre -10°C et +180°C
• Sa conception en bronze avec clapet et siège en acier inoxydable offre une excellente résistance à la corrosion et aux contraintes mécaniques
• Le système de tige montante tournante et de presse-étoupe adapté aux hautes températures garantit une manœuvre précise et durable
Applications
• Réseaux de chauffage eau chaude dans les installations tertiaires et industrielles
• Réseaux d'adduction, de distribution et d'évacuation d'eau en environnements industriels
• Circuits d'air comprimé pour installations de production et d'atelier
• Installations hydrauliques fonctionnant sous pression jusqu'à 25 bars
Avantages
• Pression de service élevée jusqu'à 25 bars pour une large plage d'applications industrielles
• Plage de température étendue de -10°C à +180°C adaptée aux fluides chauds
• Combinaison de bronze et d'acier inoxydable assurant une grande résistance à la corrosion
• Étanchéité à l'axe optimisée avec presse-étoupe spécifique selon le diamètre nominal
• Conformité à la directive 2014/68/UE catégorie de risque II avec marquage CE n° 0497
Conception
• Corps en bronze C83600 conforme à la norme ASTM B62
• Chapeau union en laiton titré CW617N pour un démontage aisé
• Clapet et siège en acier inoxydable ASTM A182 F316L pour l'étanchéité métal-métal
• Axe en laiton CW614N associé à une tige montante tournante
• Étanchéité à l'axe par presse-étoupe en PTFE du diamètre nominal 1/4" au diamètre nominal 1/2" et par presse-étoupe en fibres haute température du diamètre nominal 3/4" au diamètre nominal 2"
Caractéristiques techniques
• Pression de service PS : 25 bars
• Plage de température de service TS : -10°C à +180°C
• Diamètre nominal min : 1/4"
• Diamètre nominal max : 2"
• Écartement pour DN 1/4" : 46 mm
• Écartement pour DN 3/8" : 46 mm
• Écartement pour DN 1/2" : 56 mm
• Écartement pour DN 3/4" : 62 mm
• Écartement pour DN 1" : 74 mm
• Écartement pour DN 1" 1/4 : 91 mm
• Écartement pour DN 1" 1/2 : 100 mm
• Écartement pour DN 2" : 128 mm
• Certification CE : n° 0497
• Type de raccordement : taraudé femelle 2 pièces
