Présentation

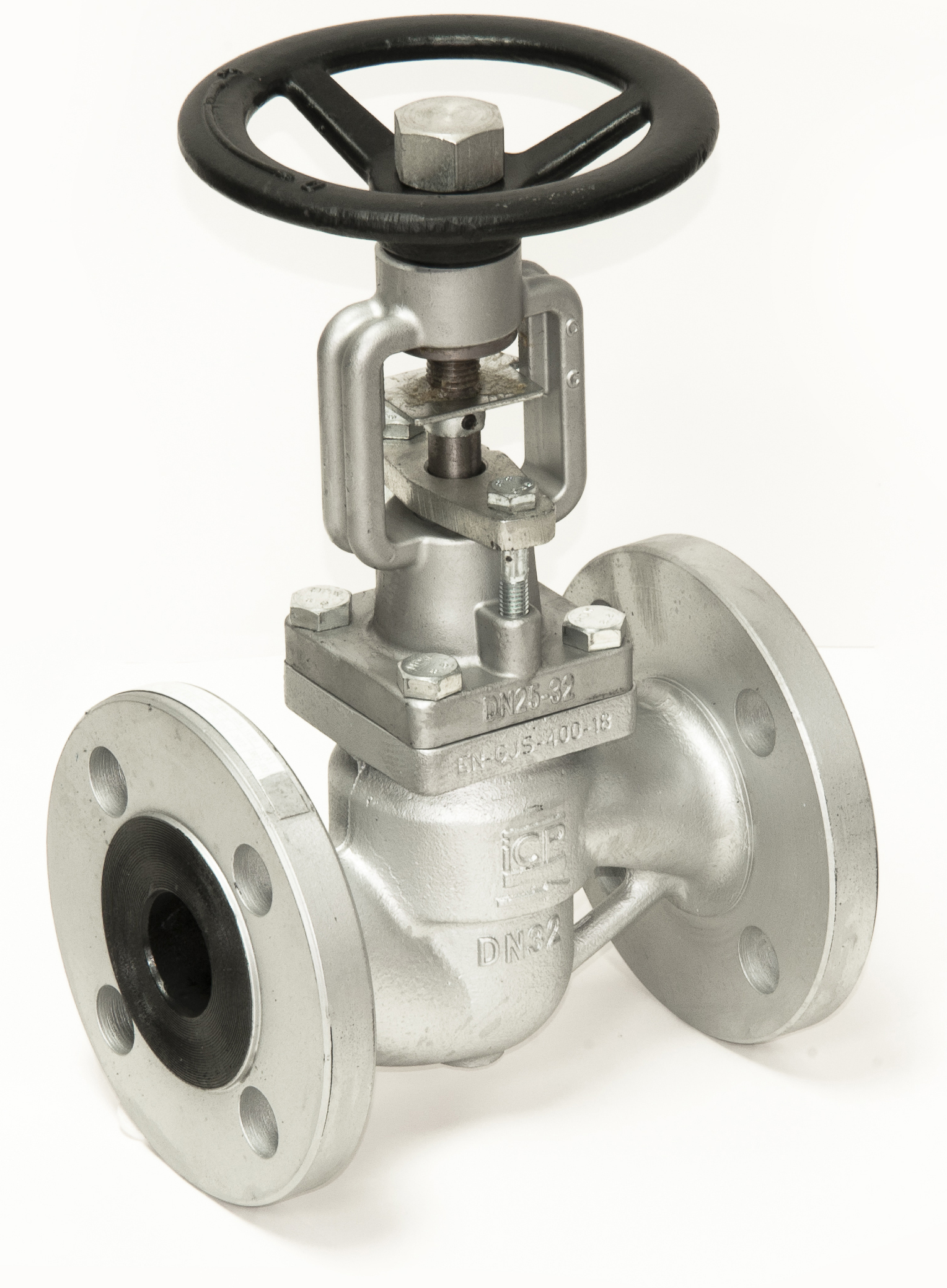

• robinet à soupape Sferaco 476 est conçu pour l'isolement et la régulation de fluides dans les réseaux industriels
• Il est adapté aux fluides non corrosifs et non toxiques, à la vapeur, aux fluides thermiques, à l'air ainsi qu'à l'eau froide et chaude
• Ce modèle utilise un soufflet en Inox 316 pour assurer une étanchéité durable entre le fluide et l'extérieur
• Sa conception en fonte EN GJS-400-18 avec sièges et clapet en Inox garantit une bonne tenue mécanique et thermique
• Le système est prévu pour des pressions de service jusqu'à 25 bars et des températures de service jusqu'à 350 °C selon le diamètre nominal
Applications
• Isolation de circuits de vapeur dans les installations de chauffage industriel
• Régulation de fluides thermiques dans les réseaux de process
• Distribution d'air comprimé dans les réseaux d'air industriels
• Réseaux d'eau froide et chaude pour installations tertiaires et industrielles
• Conduites de fluides non corrosifs dans les unités de production
Avantages
• Soufflet en Inox 316 limitant fortement les risques de fuites vers l'extérieur
• Compatibilité avec des plages de pression et de température élevées pour un usage industriel intensif
• Corps en fonte EN GJS-400-18 offrant une bonne résistance mécanique et une durabilité accrue
• Certification ATEX pour une utilisation en zones 1, 2, 21 et 22 avec atmosphères potentiellement explosives
• Écartement normalisé selon DIN 3202 F1 (EN 558 série 1) facilitant l'intégration sur les réseaux existants
Conception
• Corps en fonte EN GJS-400-18 dimensionné pour des pressions de service jusqu'à 25 bars
• Chapeau en acier A216 WC8 jusqu'au DN50 puis en fonte EN GJS-400-18 au-delà
• Clapet en Inox 420 et siège en Inox pour une meilleure résistance à l'usure
• Soufflet en Inox 316 assurant l'étanchéité dynamique autour de la tige
• Presse-étoupe en graphite avec chapeau et presse-étoupe boulonnés pour un serrage fiable
• Volant en fonte EN GJS-400 assurant une manœuvre manuelle robuste
• Raccordement à brides PN16 ou PN25 suivant le diamètre nominal
• Écartement conforme à la norme DIN 3202 F1 (EN 558 série 1) pour tous les diamètres
Caractéristiques techniques
• Pression de service jusqu'au DN50 : 25 bars
• Pression de service au-delà du DN50 : 16 bars
• Pression nominale jusqu'au DN50 : 25 bars
• Pression nominale au-delà du DN50 : 16 bars
• Température de service : de -10 °C à +350 °C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 200 mm
• Écartement DN15 : 130 mm
• Écartement DN50 : 230 mm
• Écartement DN100 : 350 mm
• Écartement DN200 : 600 mm
• Groupe ATEX : II catégorie 2G/2D
• Certificat ou marquage ATEX par robinet : 3 €
• Certificat matière 3.1 par diamètre nominal : 10 €
