Présentation

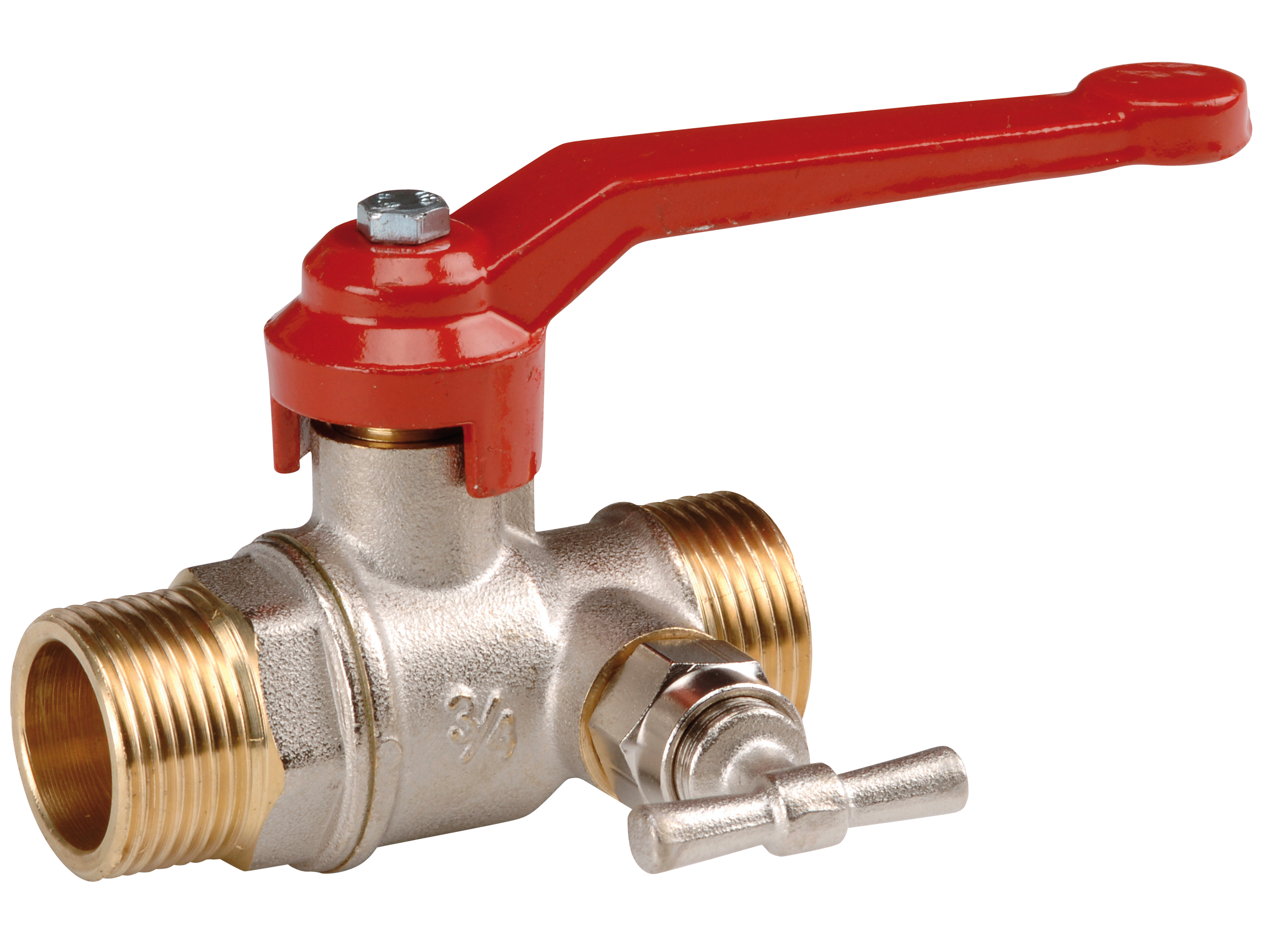

• La vanne à sphère Sferaco 543 est conçue pour l'isolement et la vidange de circuits hydrauliques dans les installations de bâtiment
• Équipée d'une purge intégrée et d'une poignée en aluminium rouge, elle facilite les opérations de maintenance et de mise à l'arrêt des réseaux
• Ce modèle à raccords mâles et passage standard s'intègre facilement sur les canalisations filetées existantes
• Sa conception en laiton et sa pression de service jusqu'à 25 bar selon le diamètre garantissent une bonne tenue en service
• Le système de purge avec bouchon 1/4" permet la vidange contrôlée de la canalisation en amont de la vanne
Applications
• Réseaux d'eau froide et d'eau chaude sanitaire dans les bâtiments résidentiels et tertiaires
• Circuits de chauffage et de climatisation nécessitant une fonction d'isolement et de purge locale
• Installations hydrauliques de distribution où une vidange ponctuelle de tronçons de canalisation est requise
Avantages
• Présence d'une purge intégrée permettant de vidanger facilement la canalisation sans démontage de la vanne
• Poignée en aluminium rouge assurant une identification rapide de l'organe d'isolement sur l'installation
• Construction en laiton offrant une bonne résistance mécanique et une compatibilité étendue avec les fluides usuels de bâtiment
Conception
• Raccordement mâle - mâle fileté permettant un montage direct sur des raccords femelles standard
• Passage standard adapté aux débits usuels des installations de chauffage et d'eau sanitaire
• Livraison avec purge et bouchon 1/4" montés sur le corps de la vanne pour une utilisation immédiate
Caractéristiques techniques
• Diamètre nominal : 0,5 pouce
• Diamètre nominal : 0,75 pouce
• Diamètre nominal : 1 pouce
• Pression de service : 25 bar
• Diamètre de passage : 13,5 mm
• Diamètre de passage : 18 mm
• Diamètre de passage : 23,5 mm
• Écartement 1/2 pouce : 64 mm
• Écartement 3/4 pouce : 71,5 mm
• Écartement 1 pouce : 81 mm
• Diamètre purge standard : 0,25 pouce
• Conditionnement par diamètre : 10 unités
• Kit bouchon et purge compatible : série 9812007
• Rehausse compatible gamme bâtiment plus : hauteur 56,2 mm
• Levier cadenassable compatible : code 9812155
