Présentation

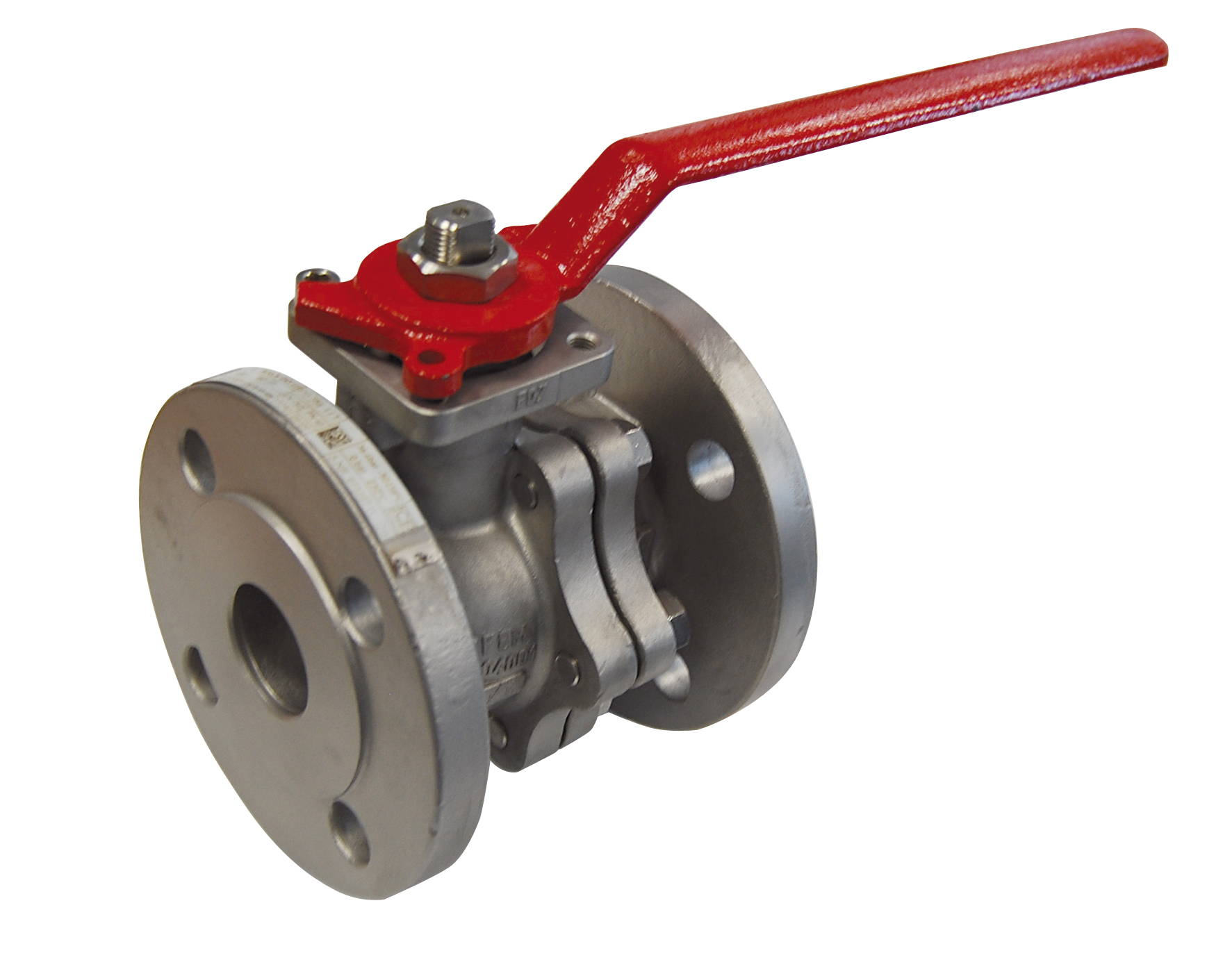

• vanne à sphère Sferaco 753 est conçue pour l'isolement et le contrôle des fluides dans les réseaux industriels et hydrauliques
• Elle est équipée d'une sphère en inox EN 1.4408 et de sièges en PTFE assurant une excellente étanchéité
• Ce modèle à deux pièces à brides est adapté aux applications de sécurité feu et d'émissions fugitives contrôlées
• Sa conception intègre un axe inéjectable en inox ASTM A182 F316 et un système antistatique pour une sécurité renforcée
• Le système est muni d'une poignée en fonte sphéroïdale rouge cadenassable et d'une platine ISO 5211 pour l'automatisation
Applications
• Réseaux de produits chimiques et d'industries pétrochimiques nécessitant une étanchéité renforcée
• Installations hydrauliques de process dans l'industrie et le génie climatique
• Circuits de chauffage et de distribution d'air et d'eau
• Réseaux vapeur jusqu'à 12 bars dans les installations industrielles
• Lignes en zones ATEX des groupes II catégorie 2G et 2Dc
Avantages
• Certification sécurité feu selon la norme ISO 10497 pour une utilisation en environnement à risques élevés
• Conception conforme à la norme ISO 15848-1 limitant fortement les émissions fugitives
• Passage intégral garantissant des pertes de charge réduites dans les réseaux
• Compatibilité ATEX pour les zones 1, 2, 21 et 22 facilitant l'intégration en atmosphère explosive
• Platine ISO 5211 intégrée permettant le montage simple d'actionneurs
Conception
• Corps deux pièces en inox coulé EN 1.4408 avec raccordement à brides PN16-40
• Sphère inox usinée avec trou d'équilibrage des pressions dans la sphère
• Presse-étoupe graphite avec joint torique en FKM pour une étanchéité durable
• Joint de corps spiralo-métallique avec graphite résistant aux hautes températures
• Poignée en fonte sphéroïdale rouge cadenassable assurant la manœuvre manuelle et la sécurité
Caractéristiques techniques
• Plage de température de service : -50 °C à +230 °C
• Pression de service maximale vapeur : 12 bars
• Pression nominale PN : 16-40 bars
• Diamètres nominaux disponibles : DN15 à DN200
• Passage intégral diamètre : 15 à 203 mm
• Écartement suivant EN 558 série 27 : 115 à 400 mm
• Matière corps et sphère : inox EN 1.4408
• Matière axe : inox ASTM A182 F316
• Norme d'essai étanchéité : EN 12266-1
• Certification directives équipements sous pression : 2014/68/UE catégorie de risque III
• Certification émissions fugitives : ISO 15848-1:2006
• Certification sécurité feu : ISO 10497:2004
• Certificat matière 3.1 en option : 10 € par DN
• Certificat et marquage ATEX en option : 3 € par robinet
