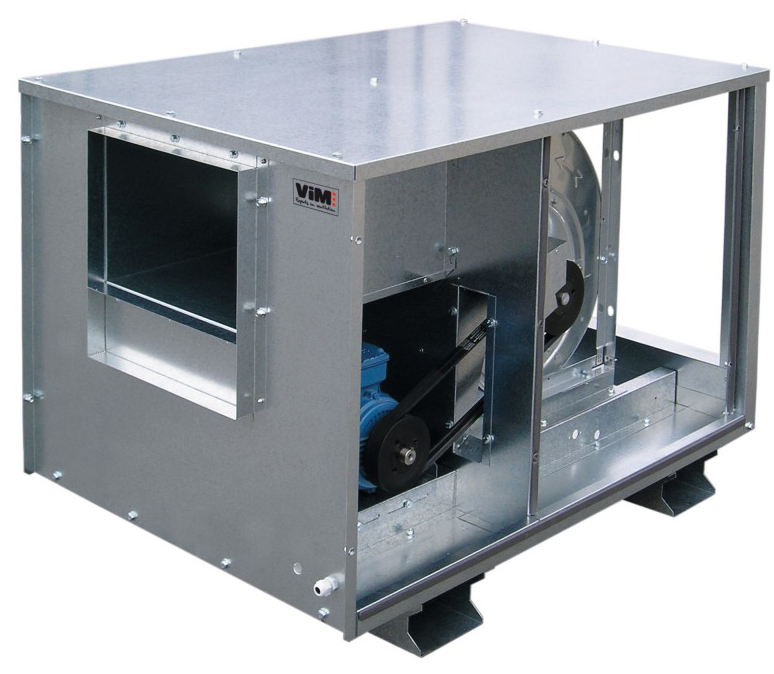

Caisson d'extraction à transmission à action et réaction
Vim KDTA F400-KDTR F400

Présentation

• Le ventilateur de désenfumage Vim KDTA F400-KDTR F400 est un caisson d'extraction à transmission conçu pour l'aspiration et le refoulement d'air et de fumées en température élevée
• Disponible en turbines à action (KDTA) et à réaction (KDTR), il assure un pompage d'air à haut débit avec pressions adaptées au désenfumage et au confort
• Construction monobloc avec motorisation hors flux d'air et transmission par courroies trapézoïdales, garantissant protection du moteur et maintenance facilitée

Applications

• Désenfumage IGH et ERP
• Locaux tertiaires et bureaux (extraction d'air vicié)
• Locaux techniques et industriels
• Cuisines professionnelles (extraction des polluants et fumées chaudes)

Avantages

• Agréé F400 120 (400°C 120 min) pour application désenfumage
• Hautes performances débit/pression adaptées au confort et au désenfumage
• Construction monobloc robuste avec accès latéral pour maintenance
• Transmission-moteur protégés à l'intérieur du caisson pour durabilité

Conception

• Caisson monobloc en tôle d'acier galvanisé entièrement démontable
• Panneaux latéraux démontables pour accès au moteur et à la transmission
• Moto-turbine montée sur châssis longitudinal plié de forte épaisseur
• Entraînement par courroies trapézoïdales et poulies 1 à 5 gorges selon puissance

Caractéristiques techniques

• Agréation : F400 120 (400°C 120 min)
• Types de turbine : Action (KDTA) / Réaction (KDTR)
• Tailles : 11 tailles de 200 à 710 mm
• Motorisation : moteurs IP55 classe F, mono 230V 50Hz et tri 230/400V ou 400/690V selon puissance
• Température de fonctionnement continue : maxi 80°C
• Certificats CE : KDTA F400 1812-CPR-129, KDTR F400 1812-CPR-130
• Débit KDTA confort : 1000 à 50 000 m3/h
• Débit KDTA désenfumage : 1000 à 70 000 m3/h
• Pression KDTA : 120 à 1500 Pa
• Débit KDTR confort : 500 à 40 000 m3/h
• Débit KDTR désenfumage : 1000 à 55 000 m3/h
• Pression KDTR : 240 à 3000 Pa
