Présentation

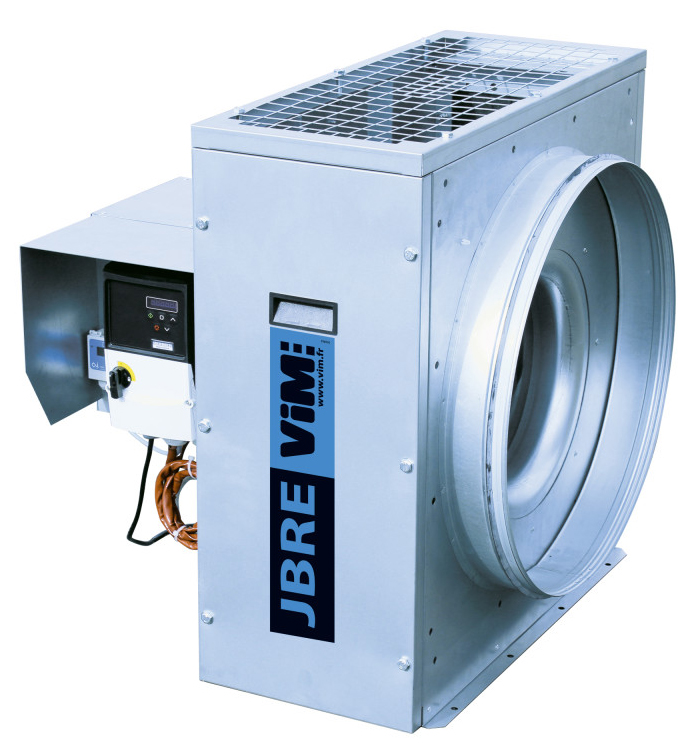

• Le caisson d'extraction Vim JBRE AC PR est conçu pour l'extraction d'air régulée en pression constante jusqu'à 12000 m3/h dans les installations de ventilation mécanique contrôlée et de reprise d'air
• Équipé d'un moteur AC hors du flux d'air et d'un variateur de fréquence pré-câblé, ce système produit assure un contrôle précis du débit et de la pression pour un pompage d'air performant
• Ce modèle fonctionne en versions monophasée 230 V ou triphasée 400 V avec régulation COP intégrée, garantissant une pression stable dans le réseau aéraulique
• Sa conception en tôle d'acier galvanisé Z275 avec turbine à réaction haute performance optimise le rendement hydraulique, l'étanchéité et la fiabilité en aspiration et refoulement
• Le système intègre une communication MODBUS et un contact sec programmable pour un contrôle avancé dans les installations de ventilation des bâtiments résidentiels et tertiaires
Applications
• Extraction d'air en VMC de bâtiments résidentiels collectifs avec pression constante contrôlée
• Reprise d'air en locaux tertiaires nécessitant une régulation précise du débit et de la pression
• Installation en intérieur ou extérieur sur réseaux aérauliques de 200 à 12000 m3/h
• Utilisation en systèmes de ventilation C4 agréés 400 C 1/2 h pour désenfumage ponctuel selon l'application
• Remplacement en rénovation des anciens caissons de la gamme HUCF ECO ou HUCF avec adaptation des raccordements
Avantages
• Réduction de consommation énergétique grâce au variateur de fréquence pré-câblé et à la régulation COP en pression constante
• Maintenance simplifiée avec caisson accessible, poignées de manutention et composants montés et câblés d'usine
• Construction robuste en tôle d'acier galvanisé Z275 et turbine à réaction haute performance pour une longue durée de vie
• Compatibilité étendue via configurations VM et VD permettant aspiration horizontale simple ou double et refoulement vertical
• Fiabilité accrue grâce à la motorisation AC hors du flux d'air, protection thermique intégrée et gestion électronique agréée C4
Conception
• Caisson en tôle d'acier galvanisé Z275 avec 4 points de fixation pour une installation rigide et durable
• Moteur AC hors du flux d'air, IP55, rendement IE3, classe F, en 230/400 V 50 Hz avec protection thermique intégrée
• Variateur de fréquence IP66 monté et câblé sur le caisson, équipé d'un interrupteur de proximité cadenassable INTZ
• Turbine à réaction haute performance en acier galvanisé Z275 avec accouplement direct pour un rendement optimal en débit et pression
• Piquage de raccordement avec joints d'étanchéité classe D pour limiter les fuites d'air sur l'aspiration et le refoulement
• Coffret de régulation IP54 avec touches de réglage de consigne et affichage clair de la pression mesurée et de la consigne
• Dépressostat BDEZ monté, raccordé aérauliquement et réglé d'usine à 80 Pa pour le contrôle automatique de la pression
• Communication MODBUS intégrée et sortie contact sec programmable pour l'intégration dans le système de contrôle du bâtiment
Caractéristiques techniques
• Puissance : 0.22-2.65 kW selon version monophasée ou triphasée
• Alimentation : 230 V monophasé ou 400 V triphasé 50 Hz
• Protection moteur : IP55 avec protection thermique intégrée PTO
• Classe d'isolation : F
• Régulation : pression constante COP avec variateur de fréquence pré-câblé
• Commande : coffret de régulation IP54 avec affichage de la pression et de la consigne
• Contrôle : communication MODBUS intégrée et contact sec programmable
• Étanchéité : joints de piquage classe D sur les raccordements aérauliques
• Matériaux : caisson et turbine en acier galvanisé Z275
• Température max : 400 C pendant 30 min en catégorie C4 selon agrément
• Certification : conforme ErP avec PV Efectis et avis technique VMC Hygro
• Débit max : 12000 m3/h
