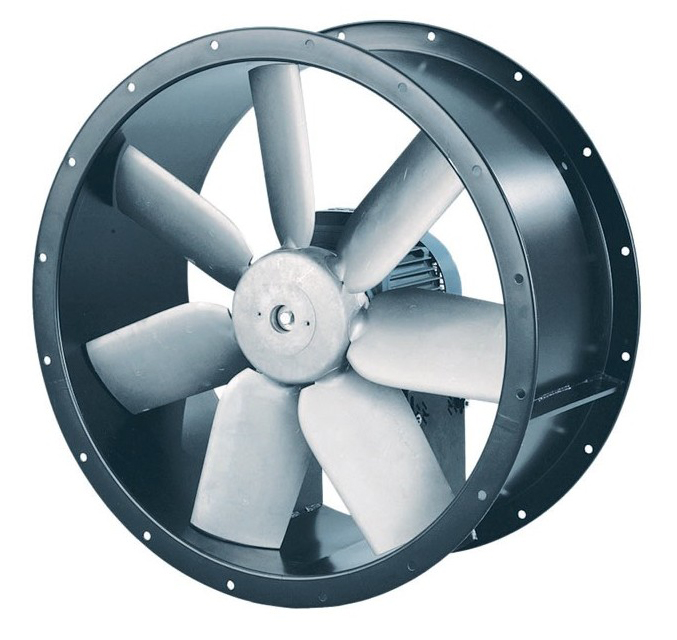

Ventilateur axial tubulaire ATEX Vim TCBT ATEX

Ventilateur axial tubulaire ATEX
Vim TCBT ATEX

« Le produit reçu est bien conforme à la commande.
Mais le délai a été très long.
Cdlt »

Télécharger
+ Voir les autres plaquettes
Demande de devis

Disponible sous 3/4 jours


 Vous ne trouvez
pas un produit ?
 Contactez-nous !

Ventilateur axial tubulaire ATEX
Vim TCBT ATEX

« Le produit reçu est bien conforme à la commande.
Mais le délai a été très long.
Cdlt »

Demande de devis

Disponible sous 3/4 jours

Description du produit
"Ventilateur axial tubulaire ATEX Vim TCBT ATEX"

Partager


Présentation
• Le ventilateur axial tubulaire Vim TCBT ATEX est conçu pour l'extraction d'air propre ou faiblement poussiéreux en zones ATEX gaz 1 et 2
• Équipée de moteurs triphasés 4 ou 6 pôles en version Exeb, la gamme permet un contrôle sûr du débit d'air jusqu'à 17000 m3/h avec un excellent niveau de pression disponible
• Ce modèle est adapté aux atmosphères contenant des composés explosifs grâce à une construction anti-étincelles et une motorisation certifiée II 2G Exeb IIB T3 Gb
• Sa conception tubulaire compacte offre un encombrement très réduit pour une intégration facile dans tout système de pompage d'air, d aspiration et de refoulement en milieu industriel
• Le système virole, hélice et support moteur garantit une bonne étanchéité mécanique et une hydraulique d'air optimisée pour la ventilation contrôlée des locaux

Applications
• Extraction d'air propre ou légèrement poussiéreux dans des locaux industriels en zone ATEX gaz 1 et 2
• Ventilation de bâtiments et locaux techniques dont l atmosphère contient des gaz explosifs
• Renouvellement d'air dans les installations pétrochimiques, dépôts de solvants ou zones de stockage de produits inflammables
• Désenfumage localisé et évacuation d effluents gazeux non corrosifs dans les réseaux de gaines tubulaires
• Mise en pression ou dépression de volumes fermés nécessitant un contrôle du débit et de la pression de ventilation

Avantages
• Réduction des risques d inflammation grâce à la certification ATEX II 2G Exeb IIB T3 Gb pour zones gaz 1 et 2
• Fiabilité accrue grâce au système anti étincelles intégrant virole, hélice et support moteur étudiés pour les atmosphères explosives
• Construction robuste avec virole acier traitée par cataphorèse et peinture polyester noire RAL 9011 pour une bonne tenue en classe de corrosion C3
• Maintenance simplifiée avec moteurs normalisés B3 à pattes, facilement accessibles pour les opérations de contrôle et de remplacement
• Flexibilité d installation via deux sens de soufflage possibles, côté hélice ou côté moteur, et large choix de tailles de 315 à 630 mm

Conception
• Virole en acier protégée contre la corrosion par traitement de cataphorèse complété d une peinture polyester noire RAL 9011 adaptée aux environnements C3
• Hélice en aluminium équilibrée suivant la norme ISO 1940 avec pales fixes pour les diamètres 250 à 400 mm et calage réglable à l arrêt de 450 à 800 mm
• Sens de l air de type B en standard, configuration hélice vers moteur, avec possibilité de configuration A moteur vers hélice sur demande
• Motorisation triphasée B3 à pattes en 4, 6 ou 8 pôles, indice de protection IP44, rendement IE1 ou IE2, non variable et sans protection thermique intégrée
• Gamme ATEX TCBT II 2G Exeb IIB T3 Gb équipée de moteurs Exeb sécurité augmentée pour fonctionnement en zone gaz 1 et 2
• Accessoires mécaniques de type pieds support PIE pour montage au sol et accessoires électriques ATEX comme interrupteur de proximité et dépressostat dédiés

Caractéristiques techniques
• Conformité : directive 2014/34/UE ATEX zones gaz 1 et 2 II 2G Exeb IIB T3 Gb
• Vitesse : 830-1400 tr/min selon modèle 4 ou 6 pôles
• Puissance : 97-2200 W selon taille et polarité
• Tension alimentation : 230/400 V triphasé jusqu'à 4 kW puis 400 V triphasé
• Fréquence : 50 Hz en standard avec certaines versions possibles en 60 Hz
• Protection : IP44 côté moteur suivant exécution standard
• Température max : 55 C en fonctionnement continu selon tableau ATEX
• Plage de température : -20 C à +55 C pour l air véhiculé selon modèles
• Construction : virole acier, hélice aluminium, brides acier avec traitement anticorrosion
• Étanchéité : système mécanique anti étincelles intégrant virole, hélice et support moteur
• Matériaux : aluminium pour l hélice, acier traité pour virole et brides, peinture polyester RAL 9011
• Tailles disponibles : diamètres 315-630 mm avec différentes combinaisons de pôles et angles de pales
• Débit max : 17000 m3/h

Versions disponibles (96)
TCBT/4-315/H-A 230-400V50 II 2G Exe II T3 Axial (670412) / TCBT/4-315/H-B 230-400V50 II 2G Exe II T3 Axial (670381) / TCBT/4-355/H-A 400V50 II 2G Exe II T3 Axial (670413) / TCBT/4-355/H-B 400V50 II 2G Exe II T3 Axial (670382) / TCBT/4-400/H-A 230-400V50 II 2G Exe II T3 Axial (670414) / TCBT/4-400/H-B 230-400V50 II 2G Exe II T3 Axial (670383) / TCBT/4-450/H-A 400V50 II 2G Exe II T3 Axial (670415) / TCBT/4-450/H-B 400V50 II 2G Exe II T3 Axial (670384) / TCBT/4-500/H-A 400V50 II 2G Exe II T3 Axial (670416) / TCBT/4-500/H-B 400V50 II 2G Exe II T3 Axial (670385) / TCBT/4-560/H-A 400V50 II 2G Exe II T3 Axial (670419) / TCBT/4-560/H-B 400V50 II 2G Exe II T3 Axial (670387) / TCBT/4-560/L-A 230-400V50 II 2G Exe II T3 Axial (670417) / TCBT/4-560/L-B 230-400V50 II 2G Exe II T3 Axial (670386) / TCBT/4-630/H-A 400V50 II 2G Exe II T3 Axial (670421) / TCBT/4-630/H-B 400V50 II 2G Exe II T3 Axial (670389) / TCBT/4-630/L-A 400V50 II 2G Exe II T3 Axial (670420) / TCBT/4-630/L-B 400V50 II 2G Exe II T3 Axial (670388) / TCBT/4-710/H-A 3kW 230-400V50 II 2G Exd IIB T4 Axial (670516) / TCBT/4-710/H-A 3kW 230-400V50 II 2G Exe II T3 Axial (670423) / TCBT/4-710/H-A 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670341) / TCBT/4-710/H-B 3kW 230-400V50 II 2G Exd IIB T4 Axial (670506) / TCBT/4-710/H-B 3kW 230-400V50 II 2G Exe II T3 Axial (670391) / TCBT/4-710/H-B 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670331) / TCBT/4-710/L-A 1,5kW 230-400V50 II 3D Extc IIIB T125 Axial (670340) / TCBT/4-710/L-A 1.5kW 230-400V50 II 2G Exd IIB T4 Axial (670515) / TCBT/4-710/L-A 1.5kW 400V50 II 2G Exe II T3 Axial (670422) / TCBT/4-710/L-B 1,5kW 230-400V50 II 3D Extc IIIB T125 Axial (670330) / TCBT/4-710/L-B 1.5kW 230-400V50 II 2G Exd IIB T4 Axial (670505) / TCBT/4-710/L-B 1.5kW 400V50 II 2G Exe II T3 Axial (670390) / TCBT/4-800/G-A 400V50 II 2G Exe II T3 Axial (670427) / TCBT/4-800/G-A 5,5kW 400V50 II 3D Extc IIIB T125 Axial (670344) / TCBT/4-800/G-A 5.5kW 400V50 II 2G Exd IIB T4 Axial (670519) / TCBT/4-800/G-B 5,5kW 400V50 II 3D Extc IIIB T125 Axial (670334) / TCBT/4-800/G-B 5.5kW 400V50 II 2G Exd IIB T4 Axial (670509) / TCBT/4-800/G-B 5.5kW 400V50 II 2G Exe II T3 Axial (670394) / TCBT/4-800/H-A 7,5kW 400V50 II 3D Extc IIIIB T125 Axial (670345) / TCBT/4-800/H-A 7.5kW 400V50 II 2G Exd IIB T4 Axial (670520) / TCBT/4-800/H-A 7.5kW 400V50 II 2G Exe II T3 Axial (670428) / TCBT/4-800/H-B 7,5kW 400V50 II 3D Extc IIIB T125 Axial (670335) / TCBT/4-800/H-B 7.5kW 400V50 II 2G Exd IIB T4 Axial (670510) / TCBT/4-800/H-B 7.5kW 400V50 II 2G Exe II T3 Axial (670395) / TCBT/4-800/K-A 4kW 400V50 II 2G Exd IIB T4 Axial (670518) / TCBT/4-800/K-A 4kW 400V50 II 2G Exe II T3 Axial (670426) / TCBT/4-800/K-A 4kW 400V50 II 3D Extc IIIB T125 Axial (670343) / TCBT/4-800/K-B 4kW 400V50 II 2G Exd IIB T4 Axial (670508) / TCBT/4-800/K-B 4kW 400V50 II 2G Exe II T3 Axial (670393) / TCBT/4-800/K-B 4kW 400V50 II 3D Extc IIIB T125 Axial (670333) / TCBT/4-800/L-A 3kW 230-400V50 II 2G Exd IIB T4 Axial (670517) / TCBT/4-800/L-A 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670342) / TCBT/4-800/L-A 3kW 400V50 II 2G Exe II T3 Axial (670424) / TCBT/4-800/L-B 3kW 230-400V50 II 2G Exd IIB T4 Axial (670507) / TCBT/4-800/L-B 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670332) / TCBT/4-800/L-B 3kW 400V50 II 2G Exe II T3 Axial (670392) / TCBT/6-355/H-A 230-400V50 II 2G Exe II T3 Axial (670356) / TCBT/6-355/H-B 230-400V50 II 2G Exe II T3 Axial (670396) / TCBT/6-400/H-A 400V50 II 2G Exe II T3 Axial (670430) / TCBT/6-400/H-B 400V50 II 2G Exe II T3 Axial (670397) / TCBT/6-450/H-A 400V50 II 2G Exe II T3 Axial (670431) / TCBT/6-450/H-B 400V50 II 2G Exe II T3 Axial (670398) / TCBT/6-500/H-A 400V50 II 2G Exe II T3 Axial (670433) / TCBT/6-500/H-B 400V50 II 2G Exe II T3 Axial (670399) / TCBT/6-560/H-A 400V50 II 2G Exe II T3 Axial (670435) / TCBT/6-560/H-B 400V50 II 2G Exe II T3 Axial (670402) / TCBT/6-630/H-A 400V50 II 2G Exe II T3 Axial (670437) / TCBT/6-630/H-B 400V50 II 2G Exe II T3 Axial (670404) / TCBT/6-630/L-A 400V50 II 2G Exe II T3 Axial (670436) / TCBT/6-630/L-B 400V50 II 2G Exe II T3 Axial (670403) / TCBT/6-710/H-A 400V50 II 2G Exe II T3 Axial (670439) / TCBT/6-710/H-B 400V50 II 2G Exe II T3 Axial (670406) / TCBT/6-710/L-A 400V50 II 2G Exe II T3 Axial (670438) / TCBT/6-710/L-B 400V50 II 2G Exe II T3 Axial (670405) / TCBT/6-800/G-A 2,2kW 230-400V50 II 3D Extc IIIB T125 Axial (670348) / TCBT/6-800/G-A 2.2kW 230-400V50 II 2G Exd IIB T4 Axial (670523) / TCBT/6-800/G-A 2.2kW 400V50 II 2G Exe II T3 Axial (670442) / TCBT/6-800/G-B 2,2kW 230-400V50 II 3D Extc IIIB T125 Axial (670338) / TCBT/6-800/G-B 2.2kW 230-400V50 II 2G Exd IIB T4 Axial (670513) / TCBT/6-800/G-B 2.2kW 400V50 II 2G Exe II T3 Axial (670409) / TCBT/6-800/H-A 3kW 230-400V50 II 2G Exd IIB T4 Axial (670524) / TCBT/6-800/H-A 3kW 230-400V50 II 2G Exe II T3 Axial (670443) / TCBT/6-800/H-B 3kW 230-400V50 II 2G Exd IIB T4 Axial (670514) / TCBT/6-800/H-B 3kW 230-400V50 II 2G Exe II T3 Axial (670410) / TCBT/6-800/K-A 1,5kW 230-400V50 II 3D Extc IIIB T125 Axial (670347) / TCBT/6-800/K-A 1.5kW 230-400V50 II 2G Exd IIB T4 Axial (670522) / TCBT/6-800/K-A 1.5kW 400V50 II 2G Exe II T3 Axial (670441) / TCBT/6-800/K-B 1,5kW 230-400V50 II 3D Extc IIIB T125 Axial (670337) / TCBT/6-800/K-B 1.5kW 230-400V50 II 2G Exd IIB T4 Axial (670512) / TCBT/6-800/K-B 1.5kW 400V50 II 2G Exe II T3 Axial (670408) / TCBT/6-800/L-A 1,1kW 230-400V50 II 3D Extc IIIB T125 Axial (670346) / TCBT/6-800/L-A 1.1kW 230-400V50 II 2G Exd IIB T4 Axial (670521) / TCBT/6-800/L-A 1.1kW 400V50 II 2G Exe II T3 Axial (670440) / TCBT/6-800/L-B 1,1kW 230-400V50 II 3D Extc IIIB T125 Axial (670336) / TCBT/6-800/L-B 1.1kW 230-400V50 II 2G Exd IIB T4 Axial (670511) / TCBT/6-800/L-B 1.1kW 400V50 II 2G Exe II T3 Axial (670407) / TCBT64-800/H-A 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670349) / TCBT6-800/H-B 3kW 230-400V50 II 3D Extc IIIB T125 Axial (670339)
