Présentation

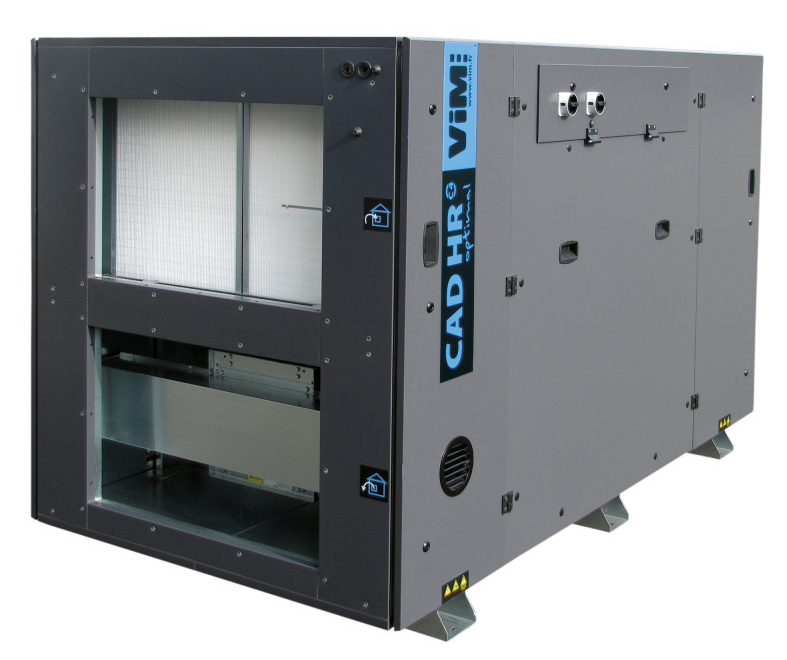

• La pompe Vim CAD HR OPTIMAL C4 est une centrale de traitement d air double flux verticale avec échangeur à contre-courant certifiée C4, conçue pour des débits jusqu à 8 000 m3/h et une récupération d énergie performante
• Équipée de moteurs ECM à haute efficacité et d une régulation communicante Modbus et BACnet, l unité centrale assure un contrôle précis des débits, de la pression et de la température de l air dans le système de ventilation
• Ce modèle intègre un échangeur air-air à haut rendement avec une efficacité thermique jusqu à 90 %, garantissant un pompage et un transfert hydraulique d énergie maîtrisés entre l air extrait et l air neuf sans mélange des flux
• Sa conception en panneaux double peau isolés en laine de roche de 50 mm offre une excellente étanchéité et une grande résistance au feu, tout en limitant les pertes de pression dans les réseaux d aspiration et de refoulement
• Le système propose des batteries intégrées ou en caisson externe, des filtres haute performance et un bypass 100 % pour free cooling et free heating, ce qui le rend idéal pour les installations exigeantes en termes de sécurité incendie et de qualité de l air
Applications
• Ventilation double flux avec récupération d énergie dans les bâtiments d habitation collectifs
• Renouvellement et traitement d air pour établissements recevant du public tels que EHPAD, résidences hôtelières, foyers et salles de sport
• Ventilation et pressurisation d installations nécessitant un contrôle permanent des débits et de la pression
• Mise en conformité des systèmes de ventilation avec les exigences C4 400 C 1/2 h pour la sécurité incendie
• Installations de ventilation multizone avec modulation de débit terminale en mode CAV ou COP
Avantages
• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à l échangeur à haut rendement jusqu à 90 %
• Maintenance simplifiée avec accès par portes sur charnières, panneaux démontables et signalisation d encrassement des filtres intégrée à la régulation
• Construction robuste en panneaux double peau acier galvanisé et isolation laine de roche 50 mm offrant une excellente étanchéité et une haute tenue au feu
• Fiabilité accrue grâce aux fonctions de sécurité avancées : protection antigel de l échangeur, gestion incendie, historique d alarmes et surveillance des sondes de température
• Compatibilité universelle via la communication Modbus RTU, Modbus IP et BACnet IP ou MSTP facilitant l intégration dans les GTB et systèmes de contrôle existants
Conception
• Construction autoportante en panneaux double peau 50 mm isolés en laine de roche densité 40 kg/m3, classement A1 pour la résistance au feu
• Échangeur air-air à contre-courant en aluminium avec efficacité thermique jusqu à 90 % et bacs de récupération des condensats en inox avec siphons diamètre 32
• Ventilateurs à réaction roue libre métallique incombustible A1 associés à des moteurs à commutation électronique ECM, monophasés ou triphasés selon la taille
• Filtration à haute efficacité avec filtres standard FIFI M5 ePM10 50 % et FIFI F7 ePM1 55 %, options jusqu à F9 ePM1 80 % en soufflage
• Régulation M172 intégrée avec sondes de température air neuf, reprise, rejet, soufflage après échangeur et sortie d unité, plus gestion proportionnelle du bypass pour free cooling et free heating
Caractéristiques techniques
• Type : Centrale de traitement d air double flux verticale avec échangeur à contre-courant
• Débit : 1200-8000 m3/h selon taille 12 à 80
• Puissance : moteurs ECM de 628 à 3600 W selon version et taille
• Protection : IP54 pour les moteurs de ventilation
• Température max : 80 C en utilisation de l échangeur aluminium
• Étanchéité : double joints sur portes et registres, classe 4 pour le bypass selon EN1751
• Matériaux : panneaux acier zingué prélaqué RAL7024, intérieur acier galvanisé Z275, isolation laine de roche 50 mm
• Régulation : contrôleur M172 avec modes CAV débit constant et COP pression constante
• Communication : Modbus RTU RS485, Modbus IP, BACnet IP ou MSTP
• Filtration : filtres M5 et F7 en standard, options G4, F7 et F9 selon besoins
• Alimentation : versions Mono 230 V et Tri 400 V 50/60 Hz suivant les tailles et configurations
• Sécurité : fonction incendie avec passage des ventilateurs à 100 %, fermeture de l échangeur et ouverture du bypass
• Batteries : versions E, ED, EI, EDI, EC, EDC, ER, EDR avec batteries électriques ou eau chaude réversibles intégrées ou en caisson BAHR externe
