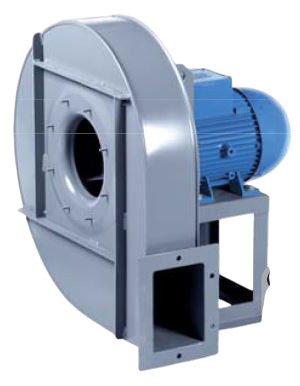

Turbine centrifuge haute pression
Vim CBTR

Présentation

• La turbine centrifuge Vim CBTR assure le pompage d'air en haute pression, optimisant l'aspiration et le refoulement pour des débits élevés tout en maintenant un niveau sonore réduit
• Conçue pour la ventilation industrielle, la CBTR offre une pression disponible importante (jusqu'à 5500 Pa) et une extraction d'air en continu jusqu'à 80°C
• Version antidéflagrant ATEX disponible et options pour extraction de gaz chauds jusqu'à 150°C, garantissant conformité et sécurité en milieux spécifiques

Applications

• Ventilation de machines et process industriels nécessitant une forte pression disponible
• Installations d'extraction d'air chaud et fumées (extraction gaz chauds en option jusqu'à 150°C)
• Systèmes d'aspiration et refoulement dans ateliers et usines
• Environnements nécessitant des ventilateurs ATEX (version antidéflagrant)

Avantages

• Haute pression jusqu'à 5500 Pa pour des applications exigeantes
• Performances élevées avec niveau sonore maîtrisé pour réduire les nuisances
• Construction robuste : volute orientable et turbine en acier soudée
• Montage en accouplement direct sur moteur IP55, classe F, et options 2 vitesses ou ATEX

Conception

• Volute simple en tôle d'acier rigide, orientable (livrée en orientation RD270)
• Turbine centrifuge à réaction en acier soudée, protégée par peinture
• Montage en accouplement direct avec moteur à pattes B3, IP55, classe F, 2 pôles
• Motorisations monophasées/triphasées selon puissances, option 2 vitesses 2/4 pôles et version ATEX

Caractéristiques techniques

• Pression maximale : 5500 Pa
• Température maxi d'air extrait (permanent) : 80°C
• Extraction gaz chauds (option) : 150°C permanent
• Vitesse de rotation : 2830 - 2880 tr/min
• Puissance nominale : 1,1 - 11 kW
• Intensité nominale : 2,5 - 20 A
• Niveau de pression sonore au refoulement (4 m) : 66,5 - 81,5 dB(A)
• Poids : 38 - 144 kg
• Protection moteur : IP55, classe F
• Orientation volute : RD270 (livrée)
• Débit : 500 - 5660 m3/h
