Présentation

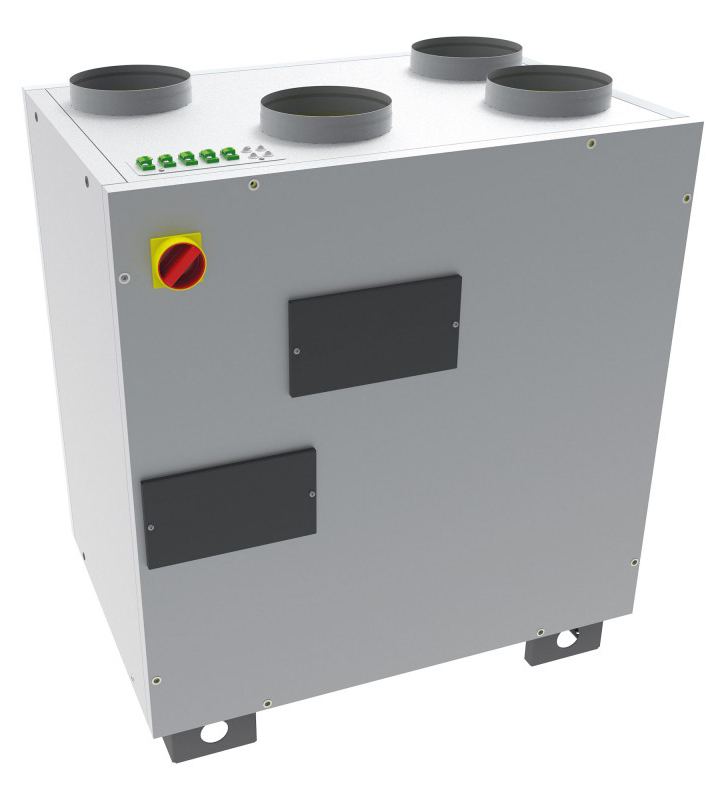

• La centrale de traitement d'air double flux Vim CAD HR MINI TOP assure l'introduction et l'extraction d'air avec récupération d'énergie jusqu'à 450 m3/h pour les locaux tertiaires et résidentiels collectifs
• Équipée de moteurs ECM basse consommation et d'un échangeur à contre-courant haut rendement, elle optimise le pompage d'air neuf et le refoulement tout en maîtrisant les débits et la pression
• Ce modèle intègre une régulation communicante Modbus et BACnet qui facilite le contrôle précis des débits, de l'hydraulique aéraulique et des fonctions de sécurité
• Sa conception à double peau avec isolation de 36 mm garantit une excellente étanchéité et limite les pertes thermiques et acoustiques dans le système de ventilation
• Les composants sont facilement accessibles par panneaux et trappes amovibles, ce qui rend l'entretien plus rapide et limite les temps d'arrêt de l'installation
Applications
• Introduction et extraction d'air neuf avec récupération d'énergie dans les bâtiments tertiaires
• Ventilation double flux pour logements collectifs nécessitant maîtrise des débits et des pressions
• Renouvellement d'air en intérieur dans des locaux techniques, salles de réunion ou bureaux
• Intégration dans des systèmes de traitement d'air avec batteries de post-chauffe ou de rafraîchissement externes
• Utilisation en installation verticale au sol avec raccordement des gaines par le dessus
Avantages
• Réduction de consommation énergétique grâce aux moteurs ECM basse consommation et à l'échangeur à haut rendement
• Maintenance simplifiée avec accès frontal aux filtres, à la régulation et aux ventilateurs par panneaux amovibles
• Construction robuste en panneaux double peau ZM310 avec isolation 36 mm pour une durabilité accrue en environnement C4-C5
• Fiabilité accrue grâce à une étanchéité aéraulique certifiée selon la norme EN 13141-7 avec classes de fuite A1 et A2
• Pilotage avancé via régulation EVCO communicante Modbus et BACnet pour un contrôle précis des débits, de la pression et du free-cooling
Conception
• Panneaux double peau en acier allié ZM310 extérieur et intérieur avec isolation polyuréthane 36 mm haute performance
• Pieds supports en acier galvanisé peints en noir avec perçages prévus pour plots antivibratiles ou pieds de mise à niveau
• Bac à condensats avec purge 1/2 Gas positionné sous l'échangeur pour une évacuation contrôlée des condensats
• Ventilateurs à roue libre à réaction métallique de classe A1 couplés à des moteurs ECM monophasés 230 V 50-60 Hz
• Échangeur air-air à contre-courant en aluminium à haut rendement avec by-pass motorisé 100 pour gestion du free-cooling
• Régulation EVCO avec écran tactile déporté EPI COLOR, sondes de température multiples et transmetteur de pression pour mesure en temps réel des débits
Caractéristiques techniques
• Type : centrale de traitement d'air double flux verticale avec échangeur à contre-courant
• Débit : 450 m3/h nominal
• Alimentation : 230 V monophasé 50-60 Hz
• Puissance : 340 W unité complète
• Ventilation : 2 ventilateurs roue libre à réaction métallique
• Motorisation : moteurs ECM basse consommation entrée 0-10 V
• Isolation : panneaux double peau avec mousse polyuréthane 36 mm
• Matériaux : panneaux acier allié ZM310 intérieur et extérieur, pieds acier galvanisé
• Efficacité thermique : jusqu'à 92 pour la récupération de chaleur
• Étanchéité : classes de fuite interne A2 et externe A1 selon EN 13141-7
• Régulation : EVCO communicante Modbus et BACnet IP avec écran tactile déporté
• Filtration : soufflage FIFI F7 ePM1 55 pour air neuf, reprise FIFI M5 ePM10 50 pour air vicié
• By-pass : 100 modulant motorisé intégré pour free-cooling et protection antigel
• Modes de fonctionnement : CAV débit constant, VAV débit variable, COP pression constante
• Débit max : 450 m3/h
