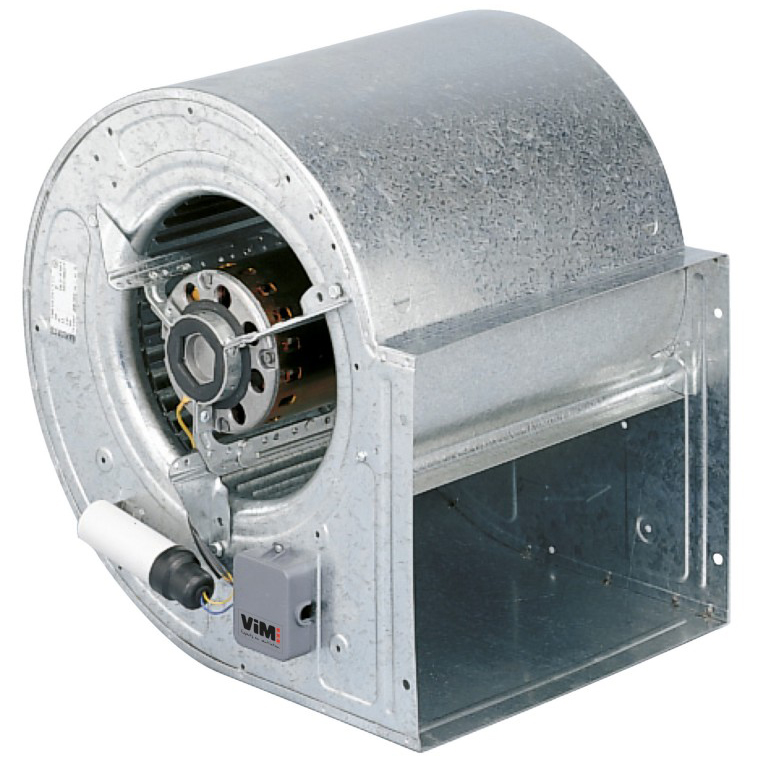

Ventilateur centrifuge à rotor extérieur
Vim CBM RE

Présentation

• Le ventilateur centrifuge Vim CBM RE intègre un moteur à rotor extérieur pour une motorisation compacte et un entraînement direct de la turbine
• Conçu pour le pompage d'air avec fonctions d'aspiration et de refoulement, la gamme couvre des débits de 100 à 11000 m3/h
• Motorisation disponible en monophasé et triphasé, pilotable en variation de tension ou de fréquence, avec boitier de connexion IP55

Applications

• Locaux tertiaires pour ventilation et traitement d'air
• Cuisines professionnelles, hottes et caissons de cuisson
• Intégration dans équipements de climatisation et aérothermes
• Caissons de ventilation industriels et agricoles

Avantages

• Large plage de débit (100 - 11000 m3/h) pour adaptation aux besoins de ventilation
• Motorisation intégrée à rotor extérieur pour un rendement optimisé et compacité
• Options de variation de vitesse (tension ou fréquence) pour régulation du débit et de la pression
• Construction robuste en tôle d'acier galvanisé avec turbine équilibrée selon ISO 1940

Conception

• Volute double ouïe en tôle d'acier galvanisé
• Turbine à action en acier galvanisé, équilibrée dynamiquement suivant ISO 1940
• Entraînement direct avec moteur à rotor extérieur incorporé dans la turbine
• Pieds supports optionnels avec 4 positions de soufflage et support moteur sur blocs antivibratiles
• Boîtier de connexion IP55 et protection thermique à réarmement automatique

Caractéristiques techniques

• Température du flux d'air : -20 °C jusqu'a 70 °C
• Tailles de roue : 7/7, 7/9, 9/7, 9/9, 10/8, 10/10, 12/9, 12/12, 15/15 pouces
• Nombre de modèles : 22
• Tension monophasé : 230 V 50 Hz
• Motorisation : monophasé et triphasé, pilotable en variation de tension et/ou fréquence
• Nombre de pôles : 4P ou 6P
• Puissance moteur : 72 W - 2200 W (ex selon modèle)
• Indice de protection : IP44 / IP54 / IP55 selon modèle
• Condensateur : valeurs entre 2,5/450 et 20/450 selon modèle
• Protection thermique : réarmement automatique
• Boîtier de connexion : IP55
• Poids : variable selon modèle (ex : 6,5 kg à 43 kg selon taille)
• Débit : 100 - 11000 m3/h
