Présentation

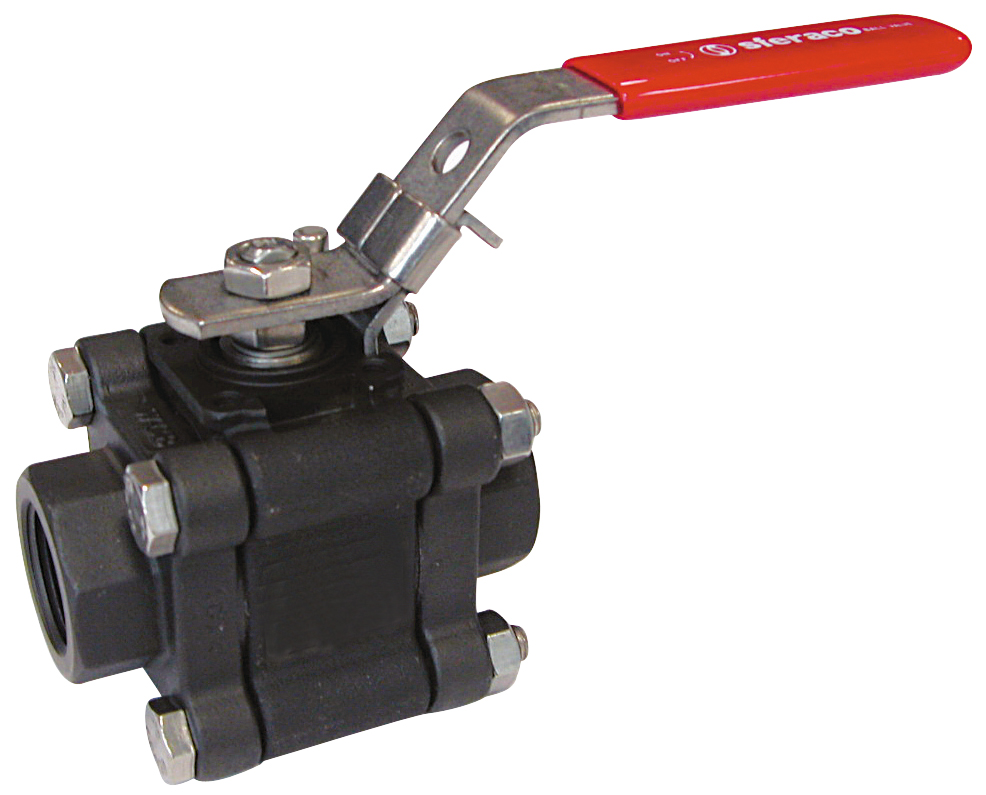

• La vanne à boisseau sphérique Sferaco 702R est conçue pour la coupure et la régulation de fluides dans des réseaux industriels sous pression
• Équipée d'un passage réduit, elle permet de limiter l'encombrement tout en assurant une section de passage adaptée aux tuyauteries normalisées
• Ce modèle en acier avec montage trois pièces est compatible avec des raccordements femelle fileté, à souder bout à bout ou à souder par emboîtement
• Sa conception avec platine ISO autorise l'automatisation par actionneur pour les installations de process exigeantes
• Le système de sécurité feu et la classe de pression élevée en font une solution fiable pour des conditions de service sévères
Applications
• Réseaux de process dans les industries chimiques et pharmaceutiques nécessitant une isolation fiable des fluides
• Installations pétrochimiques avec lignes de liquides et de gaz soumis à des pressions élevées
• Circuits hydrauliques industriels pour la distribution et l'isolement d'huile ou d'eau sous pression
• Réseaux d'air comprimé dans les ateliers et centrales de production d'énergie
• Installations nécessitant une compatibilité avec la directive ATEX pour zones 1, 2, 21 et 22
Avantages
• Sécurité feu certifiée selon les normes ISO 10497 et API 607 garantissant le maintien de l'étanchéité en cas d'incendie
• Compatibilité avec des pressions de service jusqu'à 138 bars permettant l'utilisation sur des réseaux haute pression
• Plage de températures étendue de -29°C à +220°C pour la version acier offrant une grande polyvalence d'utilisation
• Double système antistatique corps/axe et axe/sphère assurant une mise à la terre fiable dans les environnements à risque explosif
• Raccordements multiples disponibles en filetage BSP, filetage NPT, à souder bout à bout ou à souder par emboîtement pour une intégration facilitée
Conception
• Corps trois pièces en acier avec classe de pression CLASS 800
• Sphère en acier inoxydable EN 1.4408 assurant une excellente résistance à la corrosion
• Presse-étoupe en graphite avec rattrapage de serrage par rondelles élastiques
• Axe non éjectable en acier inoxydable ASTM A182 F316 pour une sécurité mécanique renforcée
• Sièges en PTFE renforcé avec charges 50 % inox pour une bonne tenue en pression et en température
• Joint de corps encapsulé en graphite garantissant la fonction de sécurité feu
• Poignée cadenassable rouge en acier inoxydable ASTM A182 F304 pour la sécurisation des manoeuvres
• Platine ISO 5211 intégrée pour montage direct d'actionneurs pneumatiques ou électriques
Caractéristiques techniques
• Diamètre nominal : 15 à 50 mm
• Passage réduit : 10 à 38 mm
• Pression de service PS : 138 bars
• Classe de pression : CLASS 800
• Température de service modèle acier : -29 à 220 °C
• Température de service modèle inox : -40 à 220 °C
• Pression vapeur max : 18 bars
• Versions taraudées BSP : 702R004 à 702R009
• Versions taraudées NPT : 702R304 à 702R309
• Versions à souder bout à bout BW : 702R115 à 702R150
• Versions à souder par emboîtement SW : 702R215 à 702R250
• Passage pour DN 15 : 10 mm
• Passage pour DN 20 : 15 mm
• Passage pour DN 25 : 20 mm
• Passage pour DN 50 : 38 mm
