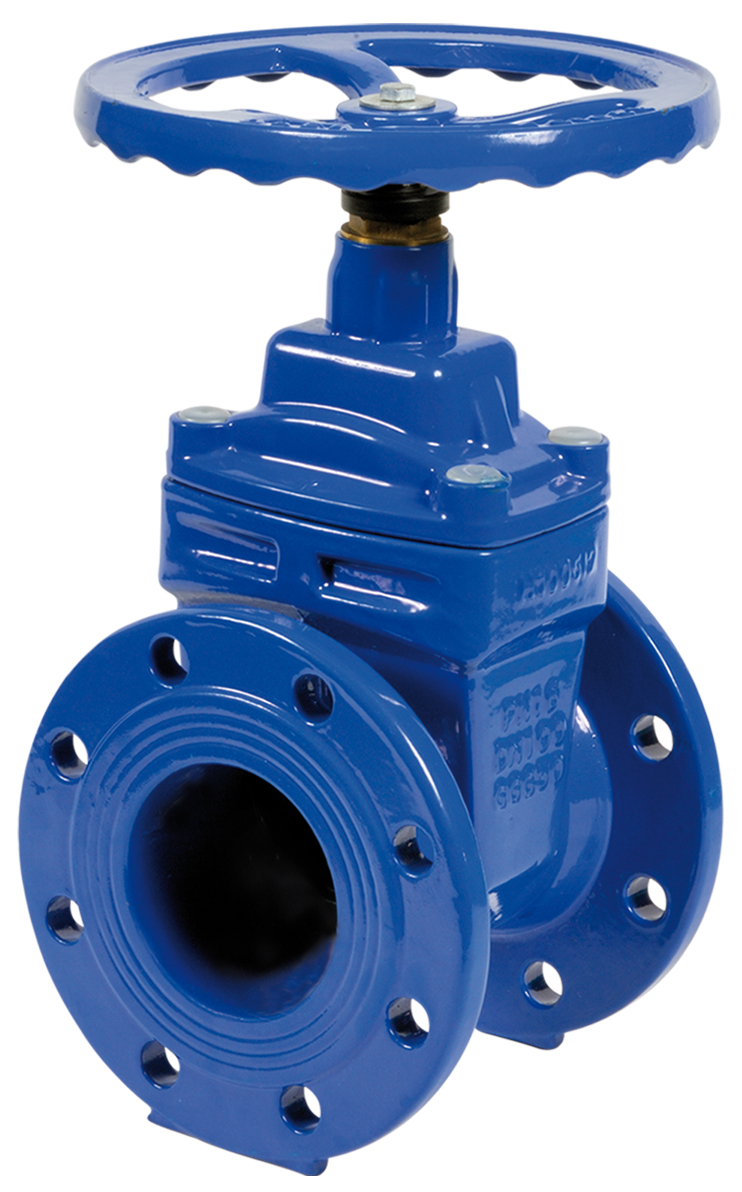

Présentation
• La vanne à opercule Sferaco 182 est conçue pour l'isolement et la coupure de réseaux d'eau et de fluides neutres
• Elle est équipée d'un opercule en caoutchouc NBR assurant une étanchéité fiable sur toute la course de fermeture
• Ce modèle présente un écartement selon la norme DIN 3202 F4 pour une parfaite interchangeabilité sur les réseaux existants
• Sa fermeture s'effectue en sens horaire, ce qui facilite l'exploitation et l'identification sur site
• Le système à passage intégral limite les pertes de charge et permet le passage intégral du diamètre nominal
Applications
• Distribution d'eau potable et d'eau industrielle sur réseaux enterrés ou aériens
• Réseaux d'arrosage, d'irrigation et installations hydrauliques de génie civil
• Bouclage et isolement de circuits de chauffage basse pression et de climatisation
• Installations de pompage et de relevage nécessitant des vannes d'isolement à brides
• Réseaux de protection incendie et colonnes d'eau sous pression adaptés au PN10 ou PN16
Avantages
• Étanchéité renforcée grâce à l'opercule caoutchouc NBR moulé sur noyau métallique
• Standardisation de l'installation avec un écartement DIN 3202 F4 quel que soit le diamètre
• Possibilité de choisir une pression nominale PN10 ou PN16 selon les contraintes du réseau
• Passage intégral limitant les pertes de charge et favorisant le rendement hydraulique de l'installation
• Large plage de diamètres nominaux de 40 mm à 300 mm pour couvrir de nombreux réseaux
Conception
• Corps et chapeau en fonte revêtue intérieure et extérieure pour une meilleure résistance à la corrosion
• Opercule élastomère de type NBR monté sur une tige guidée assurant une fermeture progressive
• Raccordement par brides percées suivant les normes de tuyauterie traditionnelles
• Dispositif de manœuvre adaptable par carré de fontainier ou volant selon l'accès disponible
• Conception à passage intégral avec section de passage identique au diamètre nominal
Caractéristiques techniques
• Diamètre nominal mini : 40 mm
• Diamètre nominal maxi : 300 mm
• Pression nominale disponible : 10 bar
• Pression nominale maximale : 16 bar
• Norme d'écartement : DIN 3202 F4
• Nombre de versions de pression : 2 niveaux
• Diamètre carré de fontainier standard : 35 mm
• Diamètre carré de fontainier renforcé : 50 mm
• Longueur de rallonge fixe disponible : 1 m
• Longueur de rallonge fixe maximale : 1,50 m
• Longueur de rallonge télescopique courte : 1,30 m
• Longueur de rallonge télescopique courte maximale : 1,80 m
• Longueur de rallonge télescopique longue minimale : 2 m
• Longueur de rallonge télescopique longue maximale : 2,50 m
