Présentation

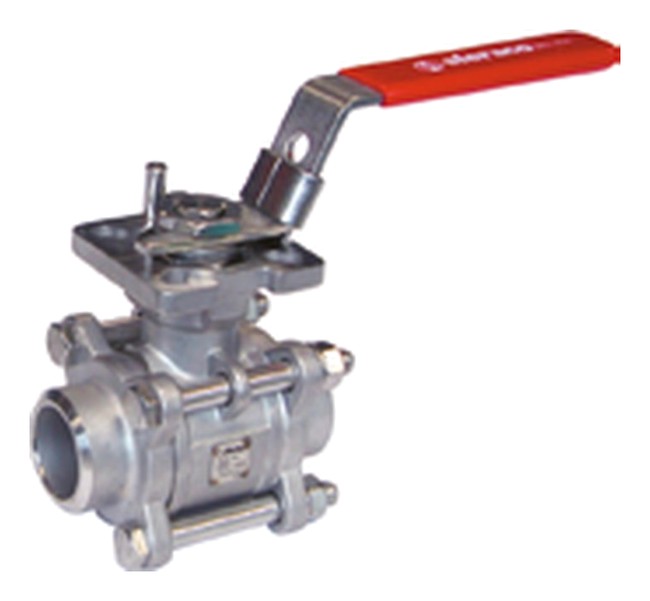

• La vanne Sferaco SPHERE ACIER INOX 749 RTS est conçue pour l'isolement et la coupure de fluides dans des installations industrielles exigeantes
• Elle est équipée d'un boisseau sphérique inox avec passage intégral pour limiter les pertes de charge
• Ce modèle en acier inoxydable 1.4408 est adapté aux réseaux hydrauliques, d'air comprimé et de vapeur
• Sa conception 3 pièces à souder assure une excellente robustesse mécanique et une maintenance facilitée
• Le système de platine ISO 5211 permet la motorisation aisée de la vanne pour des automatismes de process
Applications
• Installations hydrauliques industrielles nécessitant une vanne d'isolement robuste
• Réseaux d'air comprimé en ateliers et usines de production
• Lignes de vapeur jusqu'à 18 bars dans les procédés thermiques contrôlés
• Procédés des industries chimiques, pharmaceutiques et pétrochimiques
• Unités de production où la conformité à la directive 2014/68/UE et ATEX est requise
Avantages
• Double étanchéité à l'axe par presse-étoupe PTFE chargé 25 % Grafoil et joint torique FKM renforçant la sécurité de service
• Passage intégral limitant les pertes de charge et optimisant le rendement hydraulique de l'installation
• Platine ISO 5211 intégrée autorisant un montage simple de motorisations électriques ou pneumatiques
• Conception antistatique et homologation ATEX pour une utilisation en zones 1, 2, 21 et 22
• Certificat matière 3.1 disponible sur demande pour la traçabilité des composants
Conception
• Corps 3 pièces en acier inoxydable EN 1.4408 soudable SW pour exécutions 749
• Sphère inox usinée avec passage intégral et finition soignée pour une manœuvre fluide
• Presse-étoupe en PTFE chargé 25 % Grafoil avec rattrapage de jeu par rondelles élastiques
• Axe inejectable en acier inoxydable ASTM A182 F316 pour une meilleure sécurité
• Sièges en PTFE chargé 50 % associés à de l'inox ASTM A182 F316 pour une tenue en pression accrue
• Joint torique FKM assurant l'étanchéité complémentaire au niveau de l'axe
• Poignée cadenassable rouge en inox ASTM A182 F304 pour sécuriser les positions ouverte ou fermée
• Raccordement à brides PN40 suivant EN 1092-1 et écartement selon EN 558 série 1
Caractéristiques techniques
• Pression de service max : 40 bars
• Pression vapeur max : 18 bars
• Température de service modèle acier : -20 °C à +220 °C
• Température de service modèle inox : -30 °C à +220 °C
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max : 4 pouces
• Passage nominal min : 11,5 mm
• Passage nominal max : 100 mm
• Pression nominale PS variantes 737 à 739 : 63 bars jusqu'au DN 1 pouce 1/2
• Pression nominale PS grandes dimensions 737 à 739 : 40 bars à partir du DN 2 pouces
• Pression nominale PS variantes 747 à 749 : 63 bars jusqu'au DN 1 pouce 1/2
• Norme de test étanchéité : EN 12266-1 taux A
• Directive équipements sous pression : 2014/68/UE catégorie de risque II
