Présentation

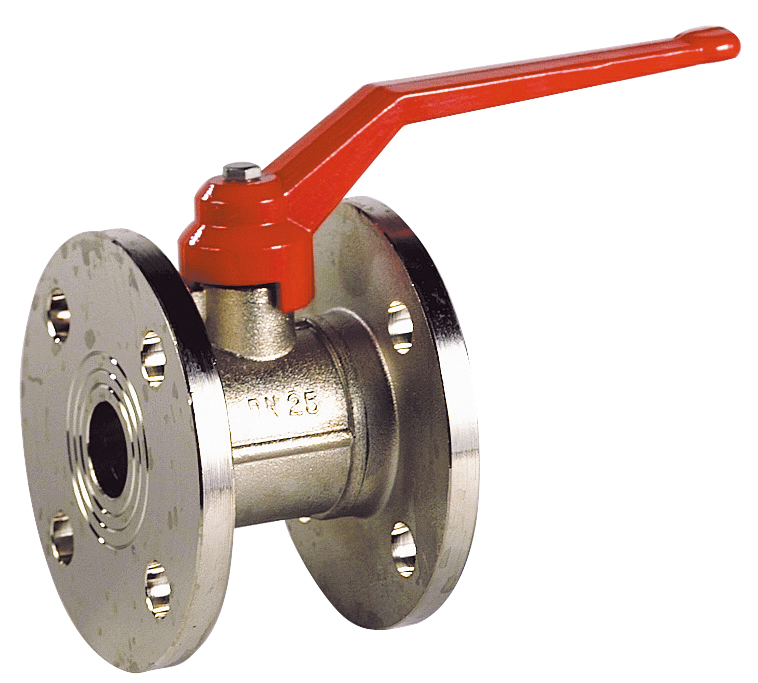

• La vanne à sphère Sferaco SPHERE BRIDES 504 est conçue pour l'isolement et le contrôle de fluides courants compatibles du groupe 2 sur des réseaux industriels et tertiaires
• Elle est équipée d'un corps en fonte EN GJL-250 assurant une bonne tenue mécanique et une résistance élevée à la pression
• Ce modèle intègre une sphère en inox ASTM A182 F304 avec passage intégral pour limiter les pertes de charge dans la canalisation
• Sa conception avec joints de sphère en PTFE et joint torique FKM garantit une étanchéité durable en service
• Le système de manœuvre par poignée en acier noire permet une utilisation simple et rapide en ouverture ou fermeture
Applications
• Isolement de sections de réseaux hydrauliques pour fluides du groupe 2 en milieu industriel
• Régulation manuelle du débit sur des circuits d'eau de chauffage ou de refroidissement
• Équipement de réseaux d'adduction de fluides dans les bâtiments tertiaires et collectifs
Avantages
• Passage intégral offrant des pertes de charge limitées dans la canalisation
• Compatibilité avec des pressions de service jusqu'à 16 bars pour une large gamme d'installations
• Construction robuste en fonte EN GJL-250 et sphère inox pour une durée de vie prolongée
• Étanchéité optimisée grâce aux joints de sphère en PTFE et au joint torique FKM
• Raccordement à brides PN10/16 permettant une intégration aisée sur des réseaux normalisés
Conception
• Corps en fonte EN GJL-250 conforme aux exigences de robustesse pour les équipements sous pression
• Sphère en inox ASTM A182 F304 de conception pleine jusqu'au diamètre nominal 25 et creuse au-delà du diamètre nominal 25
• Joints de sphère en PTFE adaptés aux températures élevées et aux fluides courants du groupe 2
• Joint torique en FKM assurant l'étanchéité de l'axe de manœuvre
• Axe inéjectable avec poignée en acier noire pour une sécurité accrue en exploitation
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service : -10 °C à +200 °C
• Diamètre nominal mini : 15 mm
• Diamètre nominal maxi : 100 mm
• Passage mini : 15 mm
• Passage maxi : 94 mm
• Pression nominale de raccordement : 10/16 bars
• Écartement mini entre brides : 65 mm
• Écartement maxi entre brides : 170 mm
• Catégorie de risque directive équipements sous pression : 1
• Série d'écartement selon EN 558 : 14
• Norme d'écartement DIN : 3202
• Nombre de versions disponibles : 9 unités
• Température minimale de service : -10 °C
• Température maximale de service : 200 °C
