Présentation

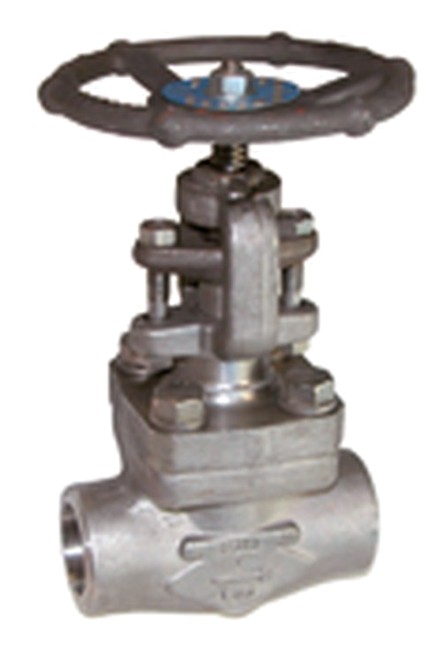

• Le robinet soupape à soufflet Sferaco 404 Femelle - femelle est conçu pour la régulation et l'arrêt de fluides industriels sous haute pression
• Il est adapté aux applications de vapeur, de pétrole, de chimie et de pétrochimie nécessitant une grande fiabilité de fermeture
• Ce modèle à passage standard est réalisé en acier forgé A105N avec un chapeau boulonné assurant une excellente tenue mécanique
• Le soufflet métallique assure une étanchéité renforcée au niveau de la tige pour limiter les fuites vers l'extérieur
• Le raccordement femelle - femelle permet une installation aisée sur des lignes existantes en filetage BSP
Applications
• Régulation et isolement de circuits de vapeur industrielle jusqu'à 538 °C
• Installation sur réseaux de transfert de produits pétroliers en raffineries
• Utilisation dans les unités de chimie et de pétrochimie sous pression élevée
• Montage sur réseaux de fluides thermiques en environnements à risque ATEX
• Équipement de lignes de process nécessitant une étanchéité renforcée de la tige
Avantages
• Sécurité accrue grâce au soufflet assurant l'étanchéité de la tige en service
• Compatibilité avec des pressions de service élevées jusqu'à 100 bars
• Large plage de températures de fonctionnement de -49 °C à +538 °C selon la nuance
• Conception forgée robuste adaptée aux contraintes des industries lourdes
• Produit agréé par les principales compagnies pétrolières garantissant sa fiabilité
Conception
• Corps en acier forgé A105N dimensionné pour la classe de pression 600
• Chapeau boulonné permettant la maintenance et le contrôle du soufflet
• Clapet interne guidé pour une régulation stable du débit de fluide
• Tige montante assurant une indication visuelle de la position d'ouverture
• Raccordements filetés femelle - femelle en filetage BSP pour le modèle 404
Caractéristiques techniques
• Pression de service classe 600 : 100 bars
• Pression de service version inox 453 : 132 bars
• Température de service acier A105N : -29 °C à +425 °C
• Température de service inox A182 F316 : -49 °C à +538 °C
• Diamètre nominal minimum robinet 404 : 15 mm
• Diamètre nominal maximum robinet 404 : 50 mm
• Écartement longueur face à face DN 15 : 80 mm
• Écartement longueur face à face DN 20 : 90 mm
• Écartement longueur face à face DN 25 : 110 mm
• Écartement longueur face à face DN 32 : 127 mm
• Écartement longueur face à face DN 40 : 155 mm
• Écartement longueur face à face DN 50 : 170 mm
• Tarif certificat marquage ATEX : 3 € par robinet
• Tarif certificat matière 3.1 : 10 € par diamètre nominal
• Indice de satisfaction clients Motralec : 4,7 sur 5
