Présentation

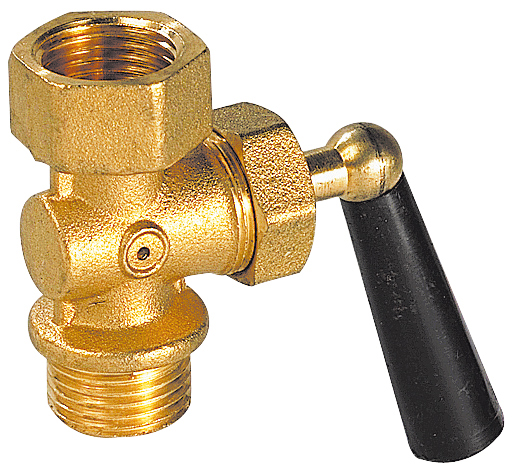

• Le robinet porte-manomètre Sferaco 1306 est conçu pour l'isolement et le contrôle des manomètres sur les installations de gaz et de liquides neutres
• Il permet la mise en service et la déconnexion en toute sécurité des instruments de mesure de pression
• Équipé d'un passage réduit et d'un système à décompression, il limite les coups de pression sur le manomètre
• Sa construction en laiton titré assure une bonne tenue mécanique et une compatibilité avec de nombreux fluides non agressifs
• Le raccordement mâle femelle facilite l'intégration du robinet porte-manomètre Sferaco 1306 dans les circuits existants
Applications
• Montage de manomètres sur réseaux de gaz non agressifs
• Instrumentation de circuits hydrauliques avec liquides non visqueux
• Équipement de collecteurs et tableaux de contrôle en chaufferie
• Installations de comptage et de mesure en milieu tertiaire et industriel
• Lignes de process nécessitant une isolation régulière des instruments de pression
Avantages
• Sécurise l'installation en permettant l'isolement du manomètre avant démontage
• Réduit les chocs de pression grâce à la fonction de décompression intégrée
• S'adapte facilement aux installations existantes avec ses raccords mâle femelle
• Offre une bonne résistance à la pression avec une pression de service de 16 bars
• Optimise la durée de vie des instruments de mesure en limitant les sollicitations mécaniques
Conception
• Corps en laiton titré CW617N pour une haute résistance mécanique
• Passage réduit pour limiter le volume de fluide en ligne lors des manoeuvres
• Version à décompression pour une montée progressive de la pression vers le manomètre
• Raccordement mâle femelle à filetage cylindrique pour un montage aisé
• Conception adaptée aux gaz et liquides non visqueux, non cristallisants et n'attaquant pas les alliages de cuivre
Caractéristiques techniques
• Pression de service : 16 bars
• Température de service min : -10 °C
• Température de service max : 90 °C
• Matière du corps : laiton CW617N
• Version 1/4 pouce longueur : 46 mm
• Version 3/8 pouce longueur : 50 mm
• Version 1/2 pouce longueur : 56 mm
• Nombre de voies : 2
• Série de pression : PS 16
• Plage de température d'utilisation : -10 à 90 °C
• Indice de pression maximale relative : 16 bars
