Présentation

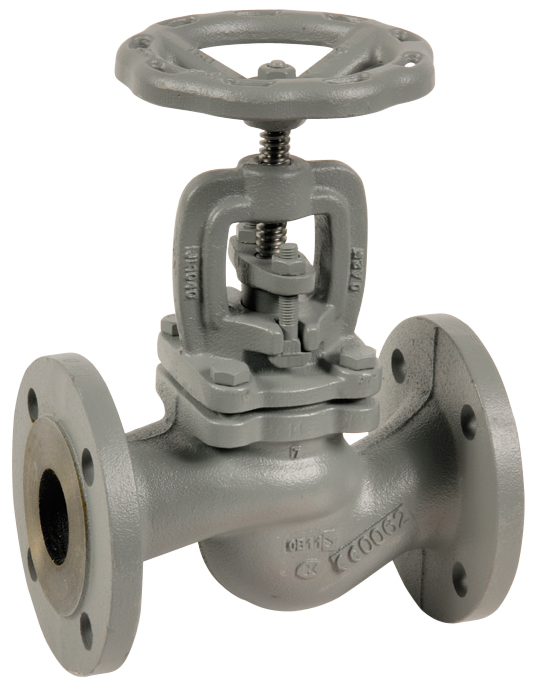

• Le robinet à soupape Sferaco 479 est conçu pour l'isolement et la régulation de liquides courants compatibles du Groupe 2 en installation industrielle
• Il permet une utilisation en service général avec une pression de service jusqu'à 16 bars et une température de fluide jusqu'à 300°C
• Ce modèle en fonte GJL-250 haute température est adapté aux réseaux à brides nécessitant une grande fiabilité de fermeture
• Sa conception à tige montante facilite le contrôle visuel de la position d'ouverture et la maintenance sur site
• Le système d'étanchéité par presse-étoupe graphite et joint de chapeau graphite allié nickel-chrome assure une tenue durable aux hautes températures
Applications
• Réseaux d'isolement et de régulation sur liquides industriels du Groupe 2
• Circuits de chauffage haute température jusqu'à 300°C
• Installations hydrauliques à brides en bâtiments tertiaires et industriels
• Réseaux de distribution de fluides non corrosifs en process
• Boucles d'eau chaude industrielle sous pression jusqu'à 16 bars
Avantages
• Adapté aux hautes températures de service jusqu'à 300°C grâce aux matériaux de qualité
• Sécurité d'exploitation renforcée avec une pression de service de 16 bars sur toute la gamme de diamètres
• Durabilité accrue par un corps et un chapeau en fonte EN GJL-250 et des pièces internes en acier inoxydable
• Maintenance facilitée par le chapeau et le presse-étoupe boulonnés permettant un démontage aisé
• Conformité réglementaire assurée par la directive 2014/68/UE avec certificat 3.1 disponible sur demande
Conception
• Corps et chapeau en fonte EN GJL-250 adaptés aux contraintes thermiques élevées
• Clapet et axe en inox 420 pour une excellente résistance mécanique et à la corrosion
• Siège en inox 410 assurant une étanchéité fiable et durable
• Tige montante permettant la visualisation de la position d'ouverture du robinet
• Presse-étoupe en graphite et joint de chapeau en graphite avec alliage nickel-chrome
Caractéristiques techniques
• Pression de service PS : 16 bars
• Pression nominale PN : 16 bars
• Plage de température de service TS : -10°C à +300°C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 200 mm
• Écartement DN 15 : 130 mm
• Écartement DN 50 : 230 mm
• Écartement DN 100 : 350 mm
• Écartement DN 200 : 600 mm
• Norme d'écartement : DIN 3202 F1 (EN 558 série 1)
• Certificat matière 3.1 : 10 € par diamètre nominal
• Gamme de pression vapeur : 10 bars maximum
• Type de raccordement : brides PN16
• Matériau du corps : fonte EN GJL-250
