Présentation

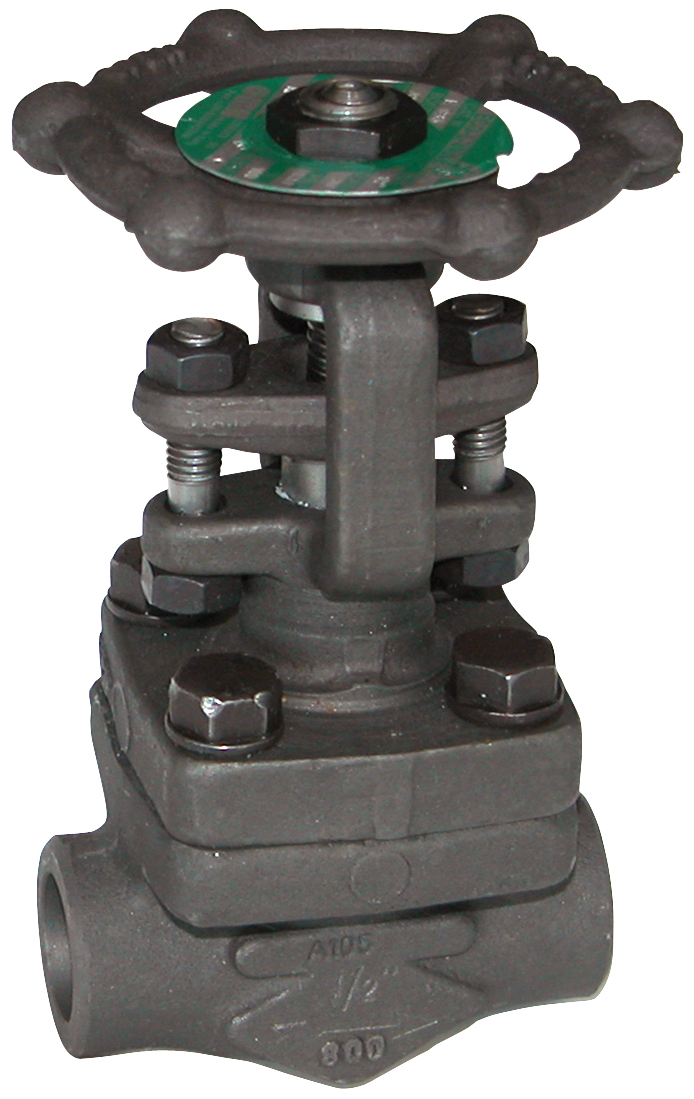

• Le robinet à soupape Sferaco FORGEE 402 SOUDER SW est conçu pour l'isolement et la régulation de fluides industriels sous haute pression
• Il est adapté aux secteurs de l'industrie du pétrole, de la chimie, de la pétrochimie et des installations vapeur
• Ce modèle à souder assure une étanchéité renforcée grâce à son soufflet métallique et à sa construction en acier forgé
• Sa conception en passage standard permet de limiter les pertes de charge tout en conservant une grande fiabilité de manœuvre
• Le système est qualifié selon la directive européenne des équipements sous pression et bénéficie d'agréments des grandes compagnies pétrolières
Applications
• Isolation de lignes de vapeur dans les centrales thermiques et installations industrielles
• Régulation de fluides dans les circuits de process de l'industrie chimique et pétrochimique
• Equiper les réseaux de transport d'hydrocarbures liquides ou gazeux en haute pression
• Installation sur les collecteurs et utilités générales des usines de production
• Utilisation dans les zones à atmosphère explosive conformes à la réglementation ATEX
Avantages
• Etanchéité renforcée grâce au soufflet limitant les fuites au niveau de la tige
• Sécurité d'utilisation élevée avec une pression de service jusqu'à 100 bars
• Plage de température étendue permettant un fonctionnement de -49 °C à +538 °C
• Compatibilité avec les exigences ATEX pour les zones 1, 2, 21 et 22
• Agréments par les principales compagnies pétrolières garantissant une fiabilité éprouvée
Conception
• Corps en acier forgé type A105N dimensionné pour les classes de pression élevées
• Chapeau boulonné assurant un démontage et une maintenance facilités
• Soufflet métallique intégré pour assurer l'étanchéité dynamique autour de la tige
• Passage standard optimisé pour un bon compromis entre débit et pertes de charge
• Extrémités à souder de type SW pour une intégration directe sur tuyauteries acier
Caractéristiques techniques
• Pression de service : 100 bars
• Plage de température A105N : -29 °C à +425 °C
• Plage de température A182 F316 : -49 °C à +538 °C
• Classe de pression : CLASS 600
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 50 mm
• Ecartement pour DN 15 : 80 mm
• Ecartement pour DN 20 : 90 mm
• Ecartement pour DN 25 : 110 mm
• Ecartement pour DN 32 : 127 mm
• Ecartement pour DN 40 : 155 mm
• Ecartement pour DN 50 : 170 mm
• Surcoût certificat ATEX : 3 € par robinet
• Surcoût certificat matière 3.1 : 10 € par diamètre nominal
