Présentation

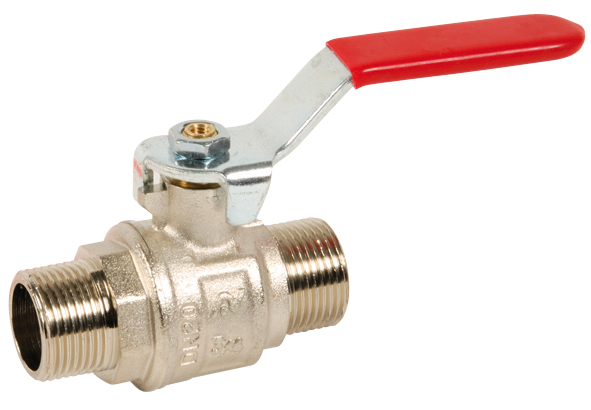

• La vanne à sphère Sferaco SPHERE 538 est conçue pour l'isolement et la régulation des fluides courants compatibles du groupe 2 en installation industrielle
• Elle est équipée d'une poignée en acier plate rouge assurant une manœuvre rapide et une visualisation immédiate de la position d'ouverture ou de fermeture
• Ce modèle à passage intégral limite les pertes de charge et permet le maintien d'un débit élevé dans le réseau
• Sa conception en laiton titré nickelé CW617N avec sphère chromée garantit une bonne tenue à la corrosion et une longévité accrue
• Le système de double étanchéité à l'axe avec presse-étoupe en PTFE et joint torique EPDM sécurise le fonctionnement jusqu'à une pression de service élevée
Applications
• Réseaux industriels de distribution de fluides du groupe 2 en pression
• Installations de chauffage et de climatisation nécessitant une vanne d'isolement à passage intégral
• Réseaux d'eau industrielle et de fluides compatibles en bâtiments tertiaires ou industriels
Avantages
• Passage intégral permettant de réduire les pertes de charge dans les canalisations
• Étanchéité renforcée par double système presse-étoupe PTFE et joint torique EPDM
• Poignée en acier plate rouge assurant une manœuvre aisée et un repérage visuel immédiat
• Construction en laiton titré nickelé CW617N et sphère chromée offrant une bonne résistance à la corrosion
Conception
• Corps en laiton titré nickelé CW617N pour une robustesse mécanique élevée
• Sphère en laiton titré CW617N chromée pour limiter l'usure et améliorer l'étanchéité
• Joints de sphère en PTFE assurant un fonctionnement souple et durable
• Double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM
• Filetages mâle-mâle longs adaptés aux montages industriels
Caractéristiques techniques
• Plage de température de service : -10 °C à 120 °C
• Pression de service maximale liquides groupe 2 jusqu'au DN1" : 40 bar
• Pression de service maximale liquides groupe 2 au-delà du DN1" : 16 bar
• Passage nominal minimal : 10 mm
• Passage nominal maximal : 25 mm
• Écartement minimal : 51,5 mm
• Écartement maximal : 85,5 mm
• Conditionnement suivant diamètre : 8 à 10 pièces
• Diamètre nominal disponible : 3/8" à 1"
• Gamme de pression PS indiquée sur tableau : 40 à 60 bar
