Présentation

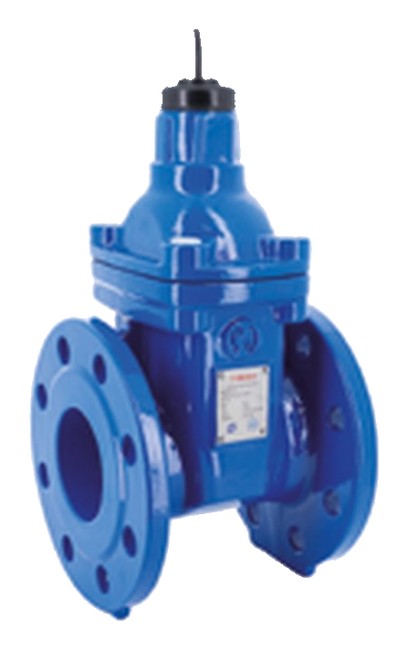

• La vanne à opercule Sferaco 186 est conçue pour l'isolement et la coupure des réseaux d'eau propres ou faiblement chargées
• Équipée d'un opercule en élastomère EPDM, elle garantit une étanchéité fiable sur toute la plage de pression nominale PN10 et PN16
• Ce modèle présente un écartement normalisé DIN 3202 F4 permettant un montage aisé sur les réseaux existants
• Sa conception à fermeture sens horaire facilite l'identification du sens de manœuvre sur les installations
• Le système est certifiable NF et conforme aux normes EN 1074 parties 1 et 2, avec conformité ACS pour l'eau potable
Applications
• Réseaux de distribution d'eau potable en milieu urbain ou industriel
• Circuits d'eau froide ou tempérée dans les installations de chauffage et de climatisation
• Lignes d'isolement sur réseaux de process faiblement corrosifs
• Réseaux enterrés avec commande par carré de fontainier ou rallonge
• Installations d'arrosage collectif et réseaux d'irrigation sous pression
Avantages
• Étanchéité assurée par opercule EPDM, adaptée à l'eau potable grâce à la conformité ACS
• Compatibilité avec de nombreux diamètres nominaux de 40 mm à 300 mm pour une large couverture de réseaux
• Possibilité de montage en PN10 ou PN16 selon les besoins de pression de l'installation
• Écartement normalisé DIN 3202 F4 simplifiant le remplacement sur des lignes existantes
• Modèle livré axe nu permettant l'adaptation de différents organes de manœuvre et accessoires
Conception
• Vanne à opercule caoutchouc avec passage intégral de 40 mm à 300 mm
• Écartement selon la norme DIN 3202 F4 avec longueurs de 140 mm à 270 mm suivant le diamètre
• Opercule moulé en EPDM assurant l'étanchéité bidirectionnelle sur le siège
• Corps à brides permettant un montage entre brides PN10 ou PN16 selon la version choisie
• Axe nu compatible avec volant, carré de fontainier ou rallonges fixes et télescopiques
Caractéristiques techniques
• Diamètre nominal min : 40 mm
• Diamètre nominal max : 300 mm
• Passage intérieur min : 40 mm
• Passage intérieur max : 300 mm
• Écartement min : 140 mm
• Écartement max : 270 mm
• Pression nominale PN10 : 10 bar
• Pression nominale PN16 : 16 bar
• Norme d'écartement : DIN 3202 F4
• Norme de construction : EN 1074-1
• Norme de robinetterie : EN 1074-2
