Présentation

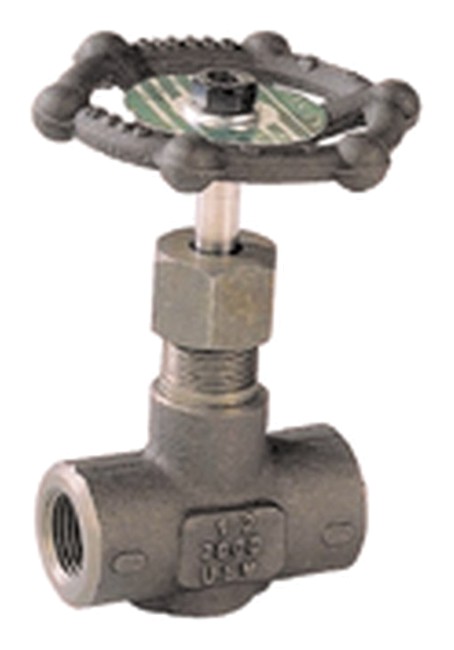

• robinet à pointeau Sferaco 484 est conçu pour les installations industrielles nécessitant une régulation précise sous haute pression
• Il est équipé d'un corps en acier forgé ASTM A105N adapté aux services sévères en industrie pétrolière et vapeur
• Sa tige montante et son pointeau en acier inoxydable 410 assurent une excellente tenue mécanique et une bonne résistance à l'usure
• La garniture presse-étoupe en graphite garantit une étanchéité fiable aux pressions élevées jusqu'à 200 bars
• Ce robinet à pointeau de série 3000 PSI est conçu pour fonctionner sur une plage de température étendue de -29 °C à +250 °C
Applications
• Régulation et isolement sur réseaux de vapeur jusqu'à 200 bars en milieu industriel
• Instrumentation et lignes de process dans les industries pétrolières et gazières
• Circuits haute pression de fluides compatibles en centrales thermiques et installations de production d'énergie
• Installations de process chimique nécessitant un robinet à pointeau forgé à haute résistance
• Réseaux de pression élevée sur skids et unités de production industrielle
Avantages
• Résistance élevée à la pression grâce au corps en acier forgé ASTM A105N conçu pour 3000 PSI
• Plage de température d'utilisation large de -29 °C à +250 °C pour une grande polyvalence d'exploitation
• Étanchéité renforcée par la garniture presse-étoupe en graphite adaptée aux hautes températures
• Conformité aux essais selon la norme API 598 assurant un haut niveau de fiabilité en service
• Possibilité de certification ATEX pour les zones 1, 2, 21 et 22 afin de répondre aux exigences des atmosphères explosibles
Conception
• Corps en acier forgé ASTM A105N conçu pour des pressions de service jusqu'à 200 bars
• Pointeau et tige montante en acier inoxydable 410 dimensionnés pour la série 3000 PSI
• Garniture presse-étoupe en graphite assurant l'étanchéité dynamique autour de la tige
• Conception suivant la norme API 598 avec essais de pression et de fuite sur chaque robinet
• Marquage CE selon la directive 2014/68/UE catégorie de risque II avec option de marquage ATEX groupe II catégorie 2 G/2D
Caractéristiques techniques
• Pression de service PS : 200 bars
• Plage de température de service : -29 °C à +250 °C
• Série de pression : 3000 PSI
• Diamètre nominal disponible : 1/4 pouce à 1 pouce
• Matière du corps : acier ASTM A105N
• Matière du pointeau et de la tige : acier inoxydable 410
• Directive équipements sous pression : 2014/68/UE catégorie II
• Groupe ATEX : II catégorie 2 G/2D pour zones 1, 2, 21 et 22
• Coût du certificat 3.1 : 10 € par diamètre nominal
• Coût du certificat ou marquage ATEX : 3 € par robinet
• Écartement pour DN 1/4 pouce et 3/8 pouce : 60 mm
• Écartement pour DN 1/2 pouce : 70 mm
• Écartement pour DN 3/4 pouce : 75 mm
• Écartement pour DN 1 pouce : 90 mm
