Présentation

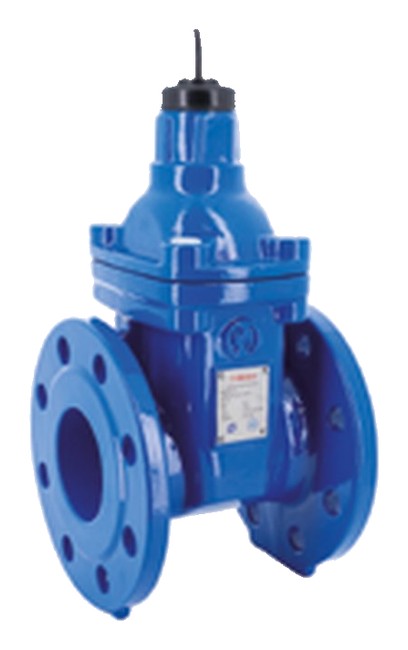

• La vanne à opercule Sferaco REVETUE 189 est conçue pour l'isolement et la fermeture de réseaux d'eau potable ou d'eau de process
• Équipée d'un opercule caoutchouc EPDM avec agrément eau potable, elle assure une étanchéité fiable sur une large gamme de diamètres
• Ce modèle à fermeture sens antihoraire se monte entre brides selon l'écartement DIN 3202 F5 en pression nominale PN10 ou PN16
• Sa conception revêtue offre une excellente protection contre la corrosion pour les réseaux enterrés ou apparents
• Le système est livré avec carré de manoeuvre stocké, permettant l'adaptation de volants, rallonges et clés de fontainier
Applications
• Distribution d'eau potable sur réseaux publics ou privés enterrés
• Réseaux d'irrigation et d'arrosage nécessitant des organes d'isolement fiables
• Boucles d'eau industrielle de process avec circulation d'eau claire
• Installations de chauffage urbain basse et moyenne pression
• Postes de comptage et chambres de vannes sur canalisations enterrées
Avantages
• Fermeture sens antihoraire normalisée, adaptée aux habitudes d'exploitation des réseaux
• Revêtement protecteur visant à limiter la corrosion en service prolongé
• Opercule caoutchouc EPDM offrant une excellente étanchéité en position fermée
• Compatibilité avec de nombreux accessoires tels que volant, rallonge fixe ou télescopique et clé de fontainier
• Large plage de diamètres disponibles permettant de couvrir des canalisations de 40 à 300 mm
Conception
• Corps de vanne à brides conçu pour écartement DIN 3202 F5
• Opercule en caoutchouc EPDM avec agrément pour eau de consommation humaine
• Carré de manoeuvre stocké permettant la pose d'accessoires de commande
• Passage plein correspondant au diamètre nominal pour limiter les pertes de charge
• Construction adaptée aux pressions nominales PN10 et PN16 selon les tailles
Caractéristiques techniques
• Diamètre nominal min : 40 mm
• Diamètre nominal max : 300 mm
• Passage hydraulique : 40 à 300 mm
• Écartement DIN 3202 F5 DN40 : 240 mm
• Écartement DIN 3202 F5 DN50 : 250 mm
• Écartement DIN 3202 F5 DN100 : 300 mm
• Écartement DIN 3202 F5 DN150 : 350 mm
• Écartement DIN 3202 F5 DN200 : 400 mm
• Écartement DIN 3202 F5 DN250 : 450 mm
• Écartement DIN 3202 F5 DN300 : 500 mm
• Pression nominale disponible : 10 bar
• Pression nominale maximale : 16 bar
