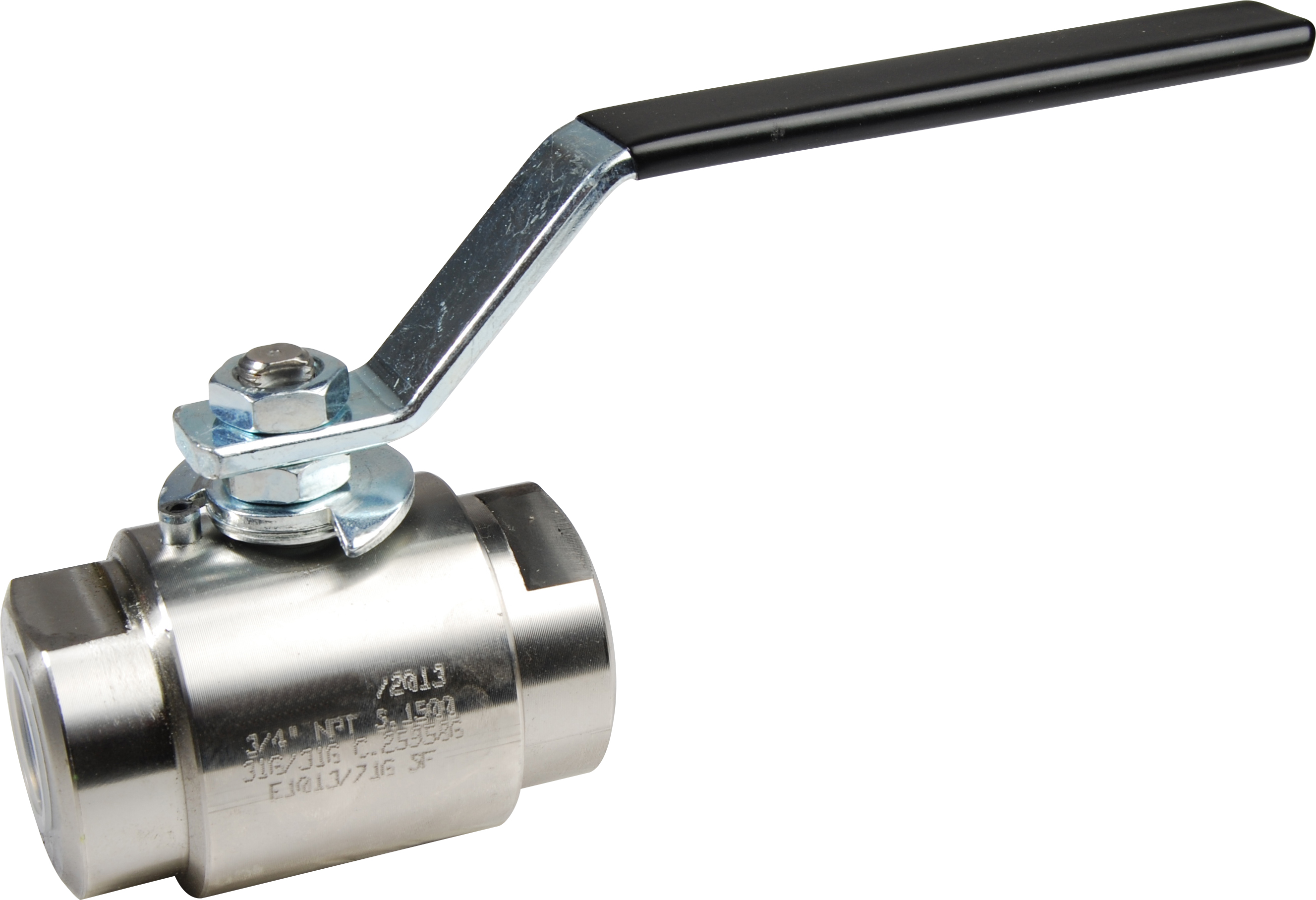

Vanne à tournant sphérique inox à passage standard
Sferaco 735D

Présentation
• La vanne à tournant sphérique Sferaco 735D est conçue pour l'isolement et la régulation de circuits industriels sous pression
• Elle est équipée d'un corps en inox ASTM A182 F316L et de sièges en P.O.M. pour une bonne résistance mécanique et chimique
• Ce modèle à deux pièces avec raccordements femelle-femelle permet une installation facile sur des réseaux filetés
• Sa conception en classe 1500 autorise des pressions de service élevées jusqu'à 248 bars suivant le diamètre
• Le système assure un passage optimisé du fluide avec des sections adaptées de 15 mm à 48 mm selon le diamètre nominal

Applications
• Isolement de lignes de process dans l'industrie chimique et pharmaceutique
• Régulation d'écoulement sur réseaux d'eau industrielle et de fluides neutres
• Équipement de circuits haute pression en environnement industriel ou tertiaire

Avantages
• Pression de service élevée jusqu'à 248 bars selon les dimensions
• Construction en inox ASTM A182 F316L pour une excellente résistance à la corrosion
• Raccordements femelle-femelle facilitant le montage sur des réseaux filetés existants
• Sièges en P.O.M. assurant une bonne étanchéité et une faible usure en service

Conception
• Corps en inox forgé ASTM A182 F316L en version deux pièces
• Sièges en P.O.M. adaptés aux applications industrielles courantes
• Raccordements filetés femelle-femelle en filetage gaz ou conique selon la version
• Passage interne dimensionné entre 15 mm et 48 mm suivant le diamètre nominal

Caractéristiques techniques
• Diamètre nominal : 15 à 50 mm
• Passage interne : 15 à 48 mm
• Pression de service : 248 bars
• Classe de pression : 1500
• Nombre de pièces : 2 pièces
• Matériau du corps : inox ASTM A182 F316L
• Écartement 1/2 pouce : 75 mm
• Écartement 3/4 pouce : 90 mm
• Écartement 1 pouce : 105 mm
• Écartement 1 pouce 1/4 : 120 mm
• Écartement 1 pouce 1/2 : 135 mm
• Écartement 2 pouces : 155 mm
• Plage de diamètre 735D : 1/2 à 2 pouces
• Température de service indicative : -29 à +220 °C
