Présentation

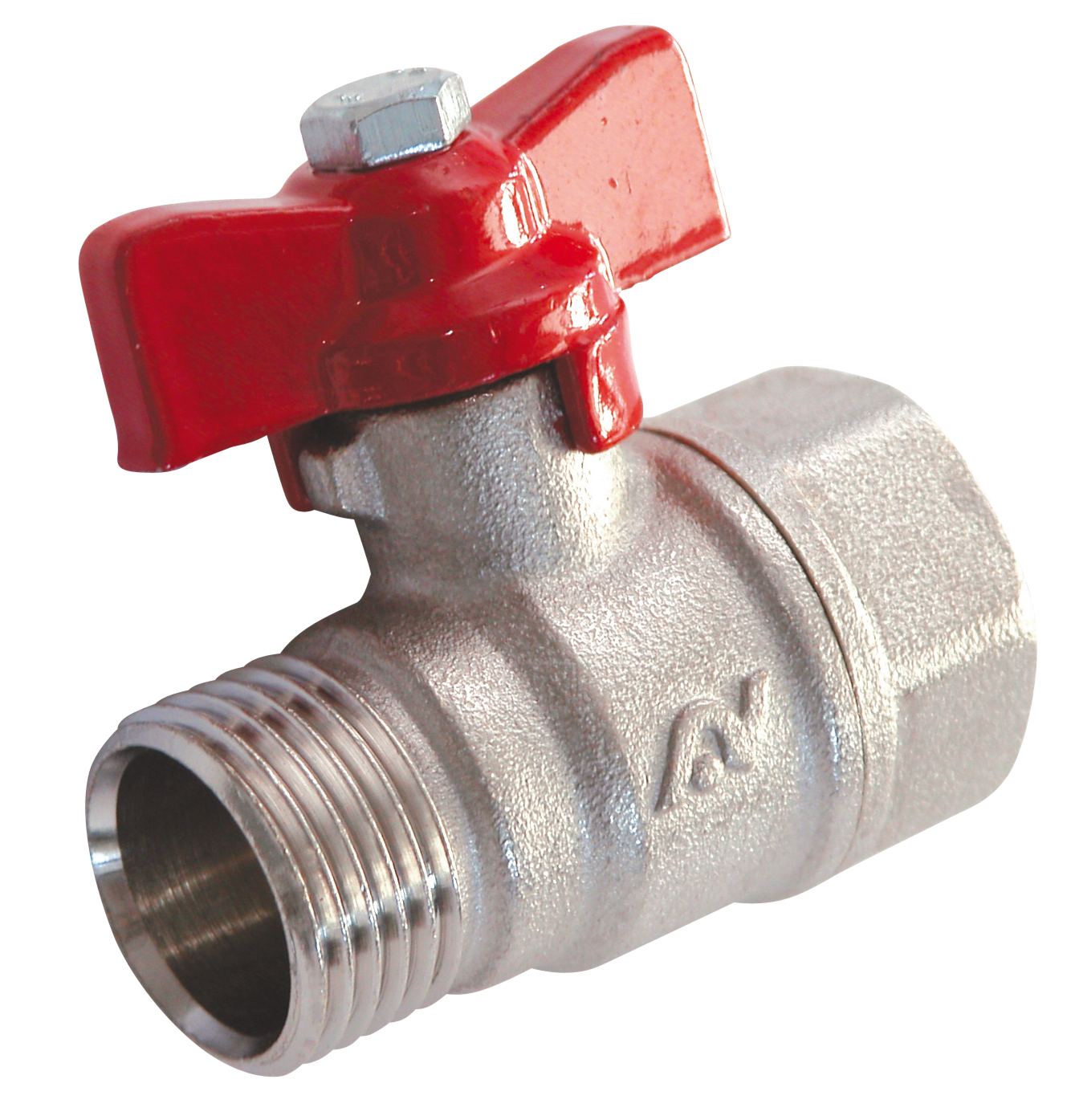

• La vanne à sphère Sferaco SPHERE MINI 675 est conçue pour l'isolement et la régulation de fluides courants compatibles du groupe 2 sur réseaux hydrauliques
• Elle est équipée d'un corps en laiton titré CW617N nickelé offrant une excellente résistance mécanique et à la corrosion
• Ce modèle intègre une sphère en laiton chromé associée à des joints de sphère en PTFE pour assurer une étanchéité durable
• Sa manette papillon en aluminium rouge permet une commande manuelle rapide et précise même en espace réduit
• Le raccordement sphéro-conique mâle - femelle facilite l'installation sur des réseaux existants tout en garantissant une liaison fiable
Applications
• Distribution de fluides courants compatibles du groupe 2 en installation industrielle
• Réseaux hydrauliques de chauffage ou de refroidissement nécessitant une vanne compacte
• Circuits de process nécessitant une isolation manuelle rapide et une bonne étanchéité
Avantages
• Résistance de service élevée grâce à une pression maximale admissible de 25 bars
• Plage de température de service étendue de -10 °C à +100 °C permettant une grande polyvalence d'utilisation
• Commande papillon compacte et ergonomique adaptée aux installations avec faible encombrement
Conception
• Corps en laiton titré CW617N nickelé pour une durabilité accrue
• Sphère en laiton titré CW617N chromée pour limiter l'usure et assurer la longévité d'étanchéité
• Joints de sphère en PTFE garantissant une faible friction et une manœuvre souple
Caractéristiques techniques
• Pression de service maximale : 25 bars
• Plage de température de service : -10 °C à +100 °C
• Diamètre nominal disponible : 1/2 pouce
• Passage intérieur : 12 mm
• Écartement entre raccords : 48 mm
• Conditionnement standard : 10 unités
• Groupe de fluide compatible : groupe 2
• Matière du corps : laiton titré CW617N nickelé
• Matière de la sphère : laiton titré CW617N chromée
• Pression de service gaz NF associée série 620 : 5 bars
• Température de service gaz NF associée série 620 : -5 °C à +60 °C
