Présentation

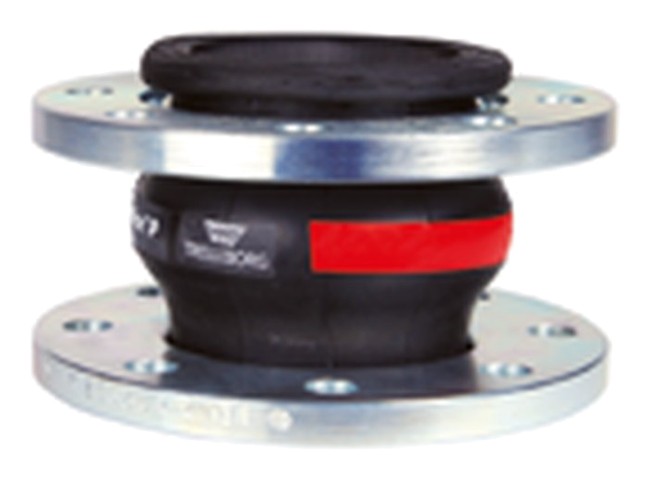

• Le manchon compensateur industriel Sferaco 1563 Epichlorhydrine - Jaune est conçu pour l'absorption des dilatations et des vibrations dans les réseaux de tuyauteries sous pression
• Il est équipé de brides tournantes en acier zingué bichromaté permettant un raccordement aisé sur des brides normalisées PN 10 ou PN 16
• Ce modèle utilise une garniture en épichlorhydrine de couleur jaune adaptée au transport de nombreux fluides industriels
• Sa conception avec armature en fils synthétiques lui confère une tenue mécanique élevée jusqu'à 16 bars de pression de service
• Le système est conforme à la directive 2014/68/UE relative aux équipements sous pression pour une sécurité renforcée des installations
Applications
• Compensation des dilatations thermiques dans les réseaux d'eau industrielle
• Absorption des vibrations sur les circuits de solutions salines et alcalines
• Raccordement flexible de pompes et de compresseurs transportant des huiles minérales ou végétales
• Utilisation sur des lignes de gaz butane et propane en environnement industriel
• Compensation de mouvements dans les installations utilisant des aérosols à huiles
Avantages
• Adapté à une large gamme de fluides, dont l'eau, les solutions salines, les alcalis et les huiles
• Résistance à une pression de service jusqu'à 16 bars selon le diamètre nominal
• Plage de température d'utilisation de -25 °C à +90 °C pour une grande polyvalence
• Brides tournantes facilitant le montage et le positionnement sur les réseaux existants
• Conformité aux exigences de la directive 2014/68/UE assurant un haut niveau de sécurité
Conception
• Brides tournantes en acier zingué bichromaté ou en acier inoxydable 316 selon les configurations
• Bague de maintien en acier carbone assurant le serrage et l'étanchéité du manchon
• Armature interne réalisée en fils synthétiques pour augmenter la tenue à la pression
• Longueur constructive normalisée de 130 mm sur tous les diamètres nominaux
• Joint interne en épichlorhydrine de couleur jaune identifié sous la référence 1563
Caractéristiques techniques
• Pression de service max : 16 bars
• Plage de température de service : -25 °C à +90 °C
• Diamètre nominal min : 25 mm
• Diamètre nominal max : 300 mm
• Longueur constructive : 130 mm
• Pression nominale de raccordement : PN 10/16
• Pression de service pour DN 200 à DN 300 : 10 bars
• Norme de brides de raccordement : EN 1092-1
• Coût du dossier CE 1935/2004 : 30 € par commande
• Coût du certificat matière 3.1 : 10 € par diamètre nominal
• Nombre de variantes de garniture disponibles : 5 types
• Année de fiche technique : 2023
• Indice de pression de service PS : 16 bars
• Nombre de diamètres nominaux couverts par la gamme : 12 tailles
• Référence de dossier de conformité matière : N°20 MAT LY 225
