Présentation

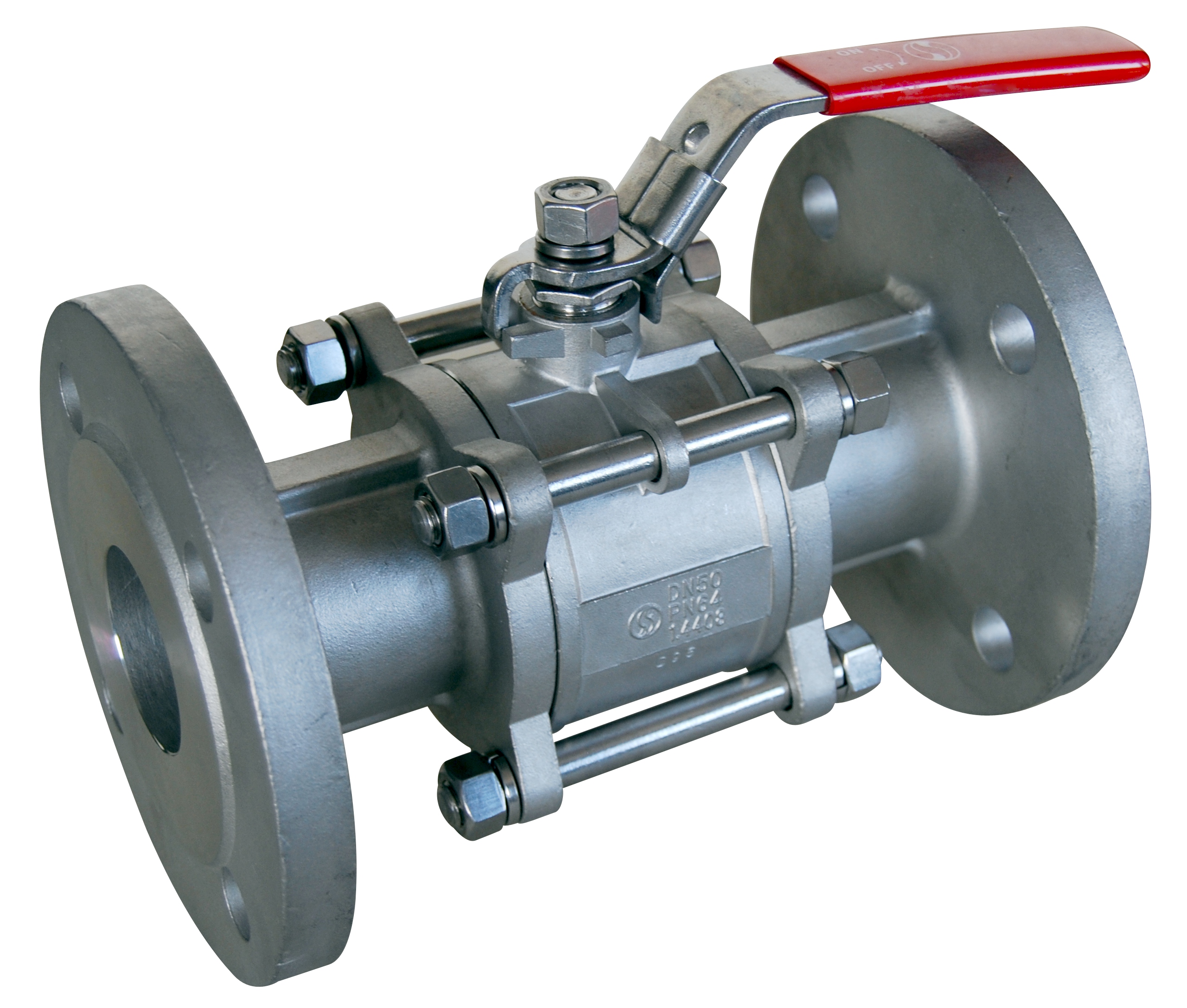

• La vanne à sphère Sferaco 731 est conçue pour l'isolement et la coupure de liquides ou de gaz dans les installations industrielles
• Elle est équipée d'un passage intégral assurant une faible perte de charge et une excellente continuité d'écoulement
• Ce modèle en acier inoxydable moulé 1.4408 est prévu pour un raccordement à brides PN40 suivant la norme EN 1092-1
• Sa conception à trois pièces facilite les opérations de maintenance et de démontage sur la tuyauterie
• Le système de commande par poignée cadenassable permet un verrouillage sécurisé de la position de la vanne
Applications
• Isolement de circuits de liquides industriels du groupe 1 sous pression
• Manoeuvre de coupure sur des réseaux de gaz du groupe 1 en milieu industriel
• Équipements de process nécessitant une vanne à sphère inox haute pression PN40
Avantages
• Passage intégral limitant les pertes de charge et préservant le débit nominal
• Compatibilité avec des températures de service étendues de -20 °C à +180 °C
• Sécurité accrue grâce à la poignée cadenassable en acier inoxydable
• Fiabilité de l'étanchéité assurée par des sièges en PTFE chargé à 15 % de verre
Conception
• Corps trois pièces en acier inoxydable moulé 1.4408
• Sphère et axe en inox ASTM A182 F316 avec système inéjectable
• Presse-étoupe en PTFE pour une étanchéité durable de la tige
• Sièges en PTFE chargés à 15 % de verre pour une meilleure résistance à l'usure
• Bride de raccordement PN40 conforme à la norme EN 1092-1 avec écartement EN 558 série 1
Caractéristiques techniques
• Pression de service PS : 40 bars
• Température de service TS : -20 °C à +180 °C
• Diamètre nominal disponible : de 15 à 100 mm
• Passage interne : de 15 à 100 mm selon diamètre nominal
• Écartement pour DN 15 : 130 mm
• Écartement pour DN 20 : 150 mm
• Écartement pour DN 25 : 160 mm
• Écartement pour DN 32 : 180 mm
• Écartement pour DN 40 : 200 mm
• Écartement pour DN 50 : 230 mm
• Écartement pour DN 65 : 290 mm
• Écartement pour DN 80 : 310 mm
• Écartement pour DN 100 : 350 mm
• Norme d'écartement : EN 558 série 1 NF 29355 DIN 3202 F1
