Présentation

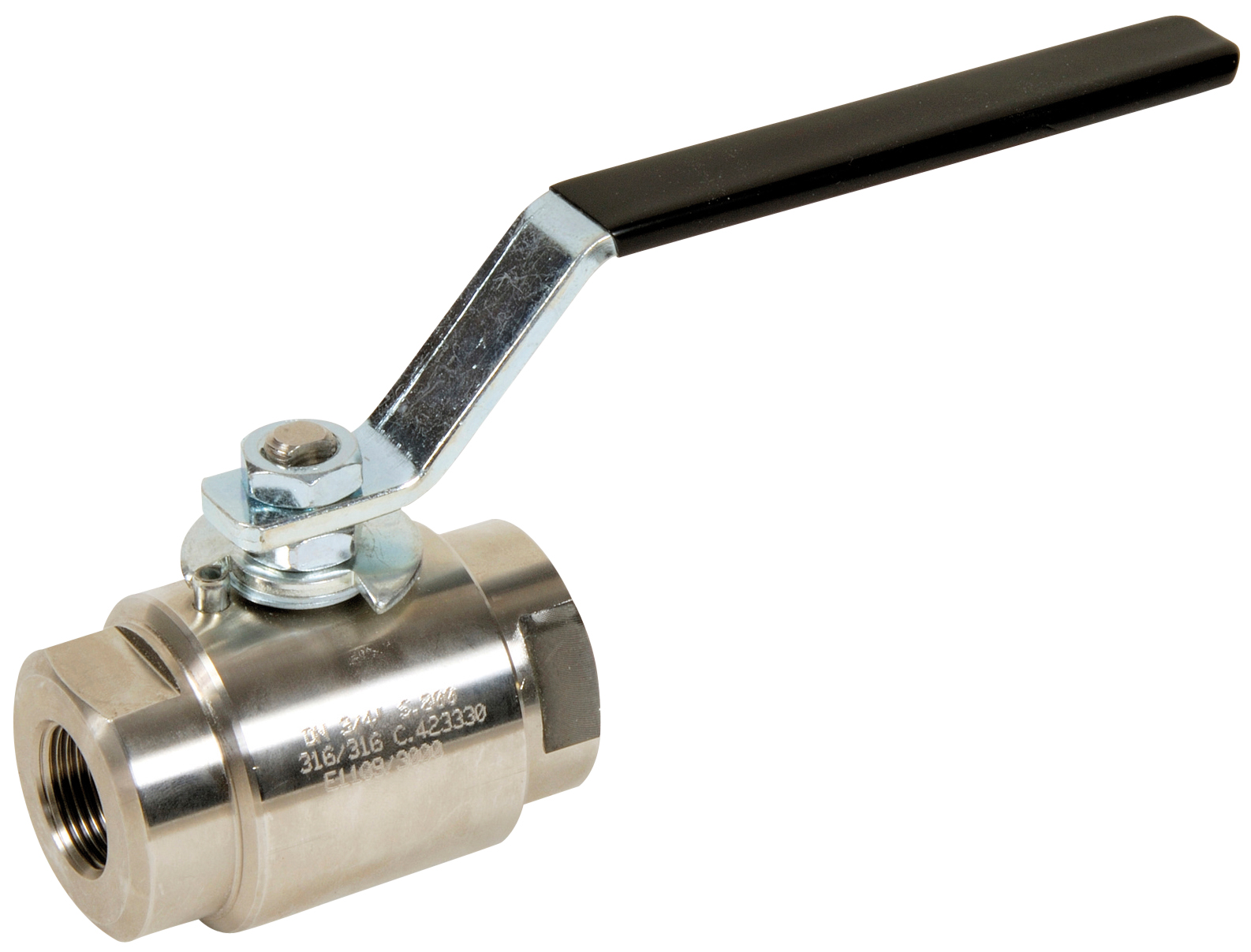

• La vanne à boisseau sphérique Sferaco 716 est conçue pour l'isolement et le contrôle de fluides sous haute pression dans les réseaux industriels
• Elle est équipée d'une sphère inox usinée avec passage intégral afin de limiter les pertes de charge dans l'installation
• Ce modèle utilise un corps et un axe en inox ASTM A182 F316L adaptés aux environnements corrosifs et aux procédés exigeants
• Sa conception avec siège en PTFE chargé carbone graphite assure une excellente étanchéité et une bonne tenue aux températures élevées
• Le système antistatique et la poignée en acier carbone permettent un fonctionnement sécurisé dans les applications chimiques et pétrochimiques
Applications
• Lignes de process dans les industries chimiques nécessitant une isolation fiable jusqu'à 132 bars
• Installations pharmaceutiques pour le contrôle de fluides propres entre -30 °C et +180 °C
• Réseaux des industries pétrochimiques transportant des fluides corrosifs sous pression
• Circuits hydrauliques haute pression sur des équipements fixes ou skidés
• Réseaux d'air comprimé industriels nécessitant une vanne compacte de classe 800
Avantages
• Passage intégral permettant une faible perte de charge et un débit optimisé
• Construction en inox ASTM A182 F316L offrant une excellente résistance à la corrosion
• Étanchéité élevée grâce au siège en PTFE avec carbone graphite et au joint d'axe graphite
• Plage de température étendue de -30 °C à +180 °C pour une grande polyvalence d'utilisation
• Conformité aux normes API 598 et BS 6755 partie 2 avec possibilité de certificat 3.1 pour chaque diamètre nominal
Conception
• Corps, sphère et axe en inox ASTM A182 F316L pour la version 716
• Siège en PTFE chargé carbone graphite pour améliorer la tenue en pression et en température
• Joint d'axe en carbone graphite pour assurer l'étanchéité dynamique autour de la tige
• Poignée de manoeuvre en acier carbone pour une ouverture et une fermeture manuelles rapides
• Système antistatique intégré entre la sphère et le corps pour limiter les charges électrostatiques
Caractéristiques techniques
• Pression de service fig. 716 : 132 bars
• Pression de service fig. 717 et 718 : 136 bars
• Plage de température fig. 716 et 719 : -30 °C à +180 °C
• Plage de température fig. 717 et 718 : -20 °C à +180 °C
• Classe de pression : Class 800
• Passage nominal minimal : 10 mm
• Passage nominal maximal : 48 mm
• Écartement minimal : 67 mm
• Écartement maximal : 355 mm
• Longueur d'embouts à souder disponible sur demande : 120 mm
• Autres longueurs d'embouts à souder sur demande : 150 mm
• Longueurs additionnelles d'embouts à souder : 170 mm
• Longueurs maximales d'embouts à souder : 200 mm
