Présentation

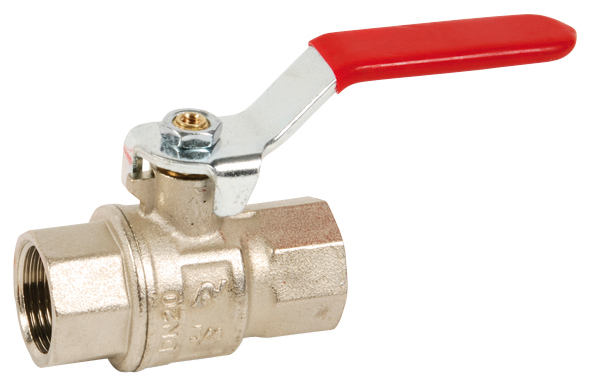

• La vanne à sphère Sferaco SPHERE 576 est conçue pour la coupure et l'isolement de fluides courants dans les installations industrielles et tertiaires
• Équipée d'un corps en laiton titré nickelé CW617N et d'une sphère en laiton chromée, elle assure une excellente résistance mécanique et à la corrosion
• Ce modèle femelle-femelle avec poignée acier plate rouge offre un passage intégral pour limiter les pertes de charge dans les réseaux
• Sa double étanchéité à l'axe par presse-étoupe PTFE et joint torique EPDM garantit une sécurité accrue en service
• Le système est adapté aux fluides liquides et gazeux du groupe 2 avec des pressions de service élevées selon le diamètre nominal
Applications
• Distribution de fluides courants du groupe 2 dans les réseaux industriels
• Réseaux d'eau froide et d'eau chaude jusqu'à 120 °C en bâtiments tertiaires
• Installations d'air comprimé et de gaz du groupe 2 en environnement industriel
Avantages
• Passage intégral limitant les pertes de charge dans les canalisations
• Sécurité renforcée grâce à la double étanchéité à l'axe en PTFE et EPDM
• Large plage de diamètres nominaux de 1/8" à 4" pour une adaptation à de nombreux réseaux
Conception
• Corps en laiton titré nickelé CW617N assurant une bonne résistance à la corrosion
• Sphère en laiton titré CW617N chromée pour une manœuvre fluide et durable
• Raccordements femelle-femelle à filets longs adaptés aux installations industrielles
Caractéristiques techniques
• Groupe de fluides compatibles : groupe 2 liquide et gaz
• Température de service : -10 °C à 120 °C
• Pression de service maximale jusqu'au DN1" : 40 bars
• Pression de service maximale au-delà du DN1" pour liquides du groupe 2 : 16 bars
• Diamètre nominal minimal : 1/8"
• Diamètre nominal maximal : 4"
• Passage intérieur minimal : 9 mm
• Passage intérieur maximal : 94 mm
• Pression de service jusqu'au DN3/4" : 60 bars
• Pression de service pour DN1" 1/4 : 30 bars
• Pression de service pour DN1" 1/2 : 25 bars
• Écartement minimal : 37,7 mm
• Écartement maximal : 181 mm
• Conditionnement minimal : 1 pièce
• Conditionnement maximal : 10 pièces
