Présentation

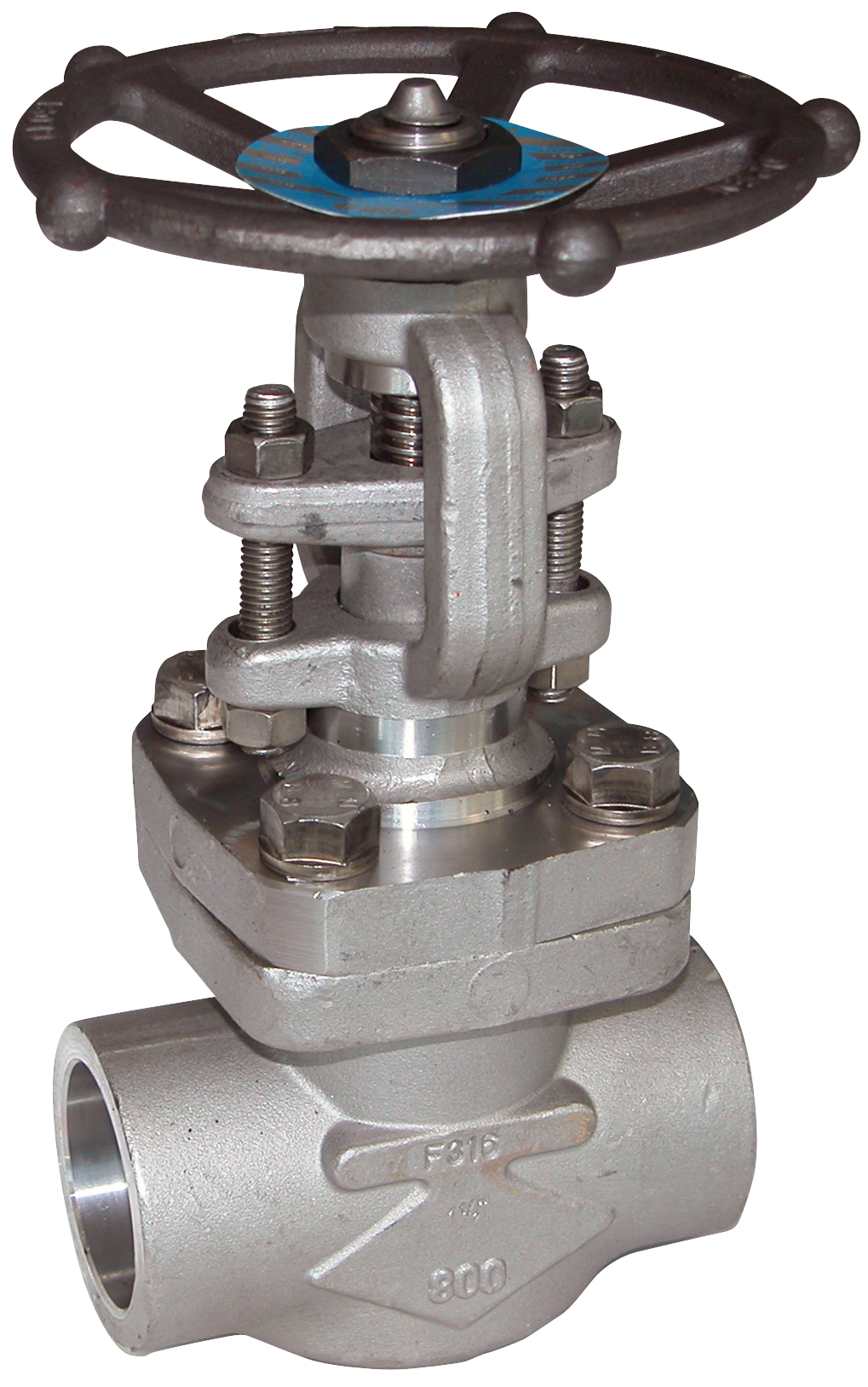

• Le robinet vanne Sferaco 152 est conçu pour l'isolement et la coupure de lignes de fluide en environnement industriel exigeant
• Équipé d'un corps en acier inoxydable forgé A182 F316, il assure une haute résistance mécanique et une excellente tenue à la corrosion
• Ce modèle à passage standard est adapté aux fortes pressions avec une pression de service jusqu'à 132 bars en classe 800
• Sa conception à opercule et siège stellite A182 F6 garantit une excellente étanchéité et une grande longévité en service sévère
• Le chapeau boulonné avec joint inox 316 et graphite spiralé sécurise le serrage et la tenue aux températures élevées jusqu'à 538 °C
Applications
• Isolation de lignes dans l'industrie du pétrole et du gaz à haute pression
• Utilisation sur installations de chimie et pétrochimie pour fluides corrosifs
• Réseaux de vapeur industrielle fonctionnant à haute température
Avantages
• Adapté aux hautes pressions avec une pression de service jusqu'à 132 bars en classe 800
• Large plage de températures de service de -49 °C à +538 °C pour une grande polyvalence d'utilisation
• Compatibilité avec les atmosphères explosibles grâce à la certification ATEX Groupe II catégorie 2G T3
• Matériaux forgés A182 F316 et stellite assurant une haute résistance à la corrosion et à l'usure
• Produit agréé par les principales compagnies pétrolières pour une fiabilité éprouvée sur le terrain
Conception
• Corps et chapeau en acier inoxydable forgé A182 F316 de classe 800
• Opercule et siège en stellite A182 F6 pour une étanchéité durable
• Joint de chapeau en inox 316 associé à un graphite spiralé pour la tenue aux hautes températures
• Tige montante en inox 410 pour une bonne résistance mécanique et à la corrosion
• Extrémités à souder SW pour la version 152 et raccordements femelle-femelle NPT pour la version 153
Caractéristiques techniques
• Pression de service classe 800 A182 F316 : 132 bars
• Plage de température de service A182 F316 : -49 °C à +538 °C
• Diamètre nominal minimum : 3/8 pouce
• Diamètre nominal maximum : 2 pouces
• Écartement pour diamètres 3/8 pouce et 1/2 pouce : 80 mm
• Écartement pour diamètre 3/4 pouce : 90 mm
• Écartement pour diamètre 1 pouce : 110 mm
• Écartement pour diamètres 1 pouce 1/4 à 2 pouces : 127 mm
• Pression de service autres exécutions forgées A105N classe 800 : 136 bars
• Pression de service autres exécutions forgées A182 F11 classe 800 : 138 bars
• Pression de service classe 1500 : 255 bars
• Plage de température de service A105N : -29 °C à +425 °C
• Plage de température de service A182 F11 : -29 °C à +595 °C
• Catégorie ATEX : Groupe II catégorie 2G T3 zones 1 et 21
