Présentation

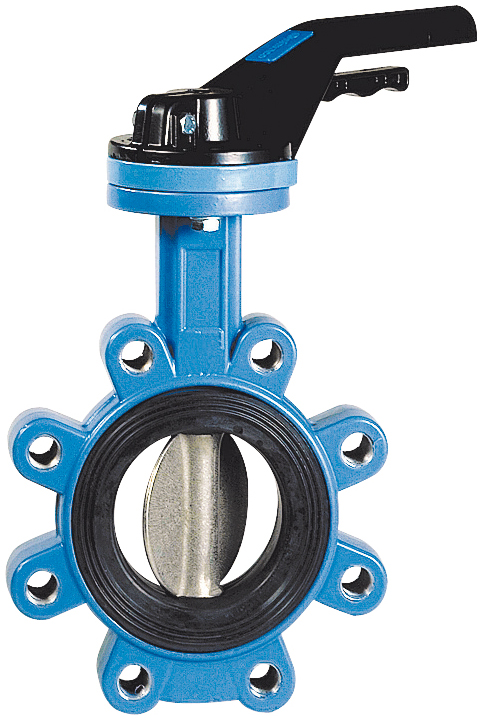

• Le robinet à papillon Sferaco 1164 Oreilles taraudées - FKM est conçu pour l'isolement et la régulation de fluides industriels agressifs
• Équipé d'une manchette en FKM et d'un papillon en acier inoxydable CF8M, il offre une excellente résistance chimique
• Ce modèle possède un corps en fonte ductile GJS-500-7 revêtu Rilsan pour assurer une protection renforcée contre la corrosion
• Sa conception à oreilles taraudées permet un montage facilité sur les réseaux de tuyauteries existants
• Le système est adapté à une utilisation sur des fluides tels que acides, huiles, hydrocarbures, dioxyde de carbone et biogaz entre -5 °C et +180 °C
Applications
• Réseaux industriels de transport d'acides et de graisses dans l'industrie chimique
• Installations de transfert d'huiles et d'hydrocarbures dans les dépôts et raffineries
• Circuits de biogaz et de dioxyde de carbone dans les installations de traitement et de valorisation énergétique
Avantages
• Résistance chimique élevée grâce à la manchette en FKM adaptée aux fluides agressifs
• Protection anticorrosion accrue par le corps en fonte ductile GJS-500-7 revêtu Rilsan
• Montage aisé sur réseau existant grâce aux oreilles taraudées jusqu'au diamètre nominal 600
• Large plage de température de service de -5 °C à +180 °C pour une utilisation polyvalente
• Compatibilité avec des pressions de service jusqu'à 16 bar selon le diamètre nominal
Conception
• Manchette d'étanchéité en FKM pour service sur acides, graisses, essences et hydrocarbures
• Papillon en acier inoxydable CF8M assurant une bonne tenue mécanique et une résistance à la corrosion
• Corps en fonte ductile GJS-500-7 avec revêtement Rilsanisé pour une longévité accrue
• Oreilles taraudées permettant un boulonnage direct de la tuyauterie en ligne
• Conception compatible avec des brides classées PN10, PN16 et Class 150 suivant les diamètres nominaux
Caractéristiques techniques
• Plage de température de service : -5 à 180 °C
• Pression de service PS jusqu'au DN300 : 16 bar
• Pression de service PS du DN350 au DN600 : 10 bar
• Classe de pression PN : 10 à 16 bar
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 600 mm
• Code levier DN40 : 1164040
• Code levier DN50 : 1164050
• Code levier DN65 : 1164065
• Code levier DN80 : 1164080
• Code levier DN100 : 1164100
• Code levier DN125 : 1164125
• Code levier DN150 : 1164150
• Code levier DN200 : 1164200
• Code levier DN250 : 1164250
• Code levier DN300 : 1164300
