Présentation

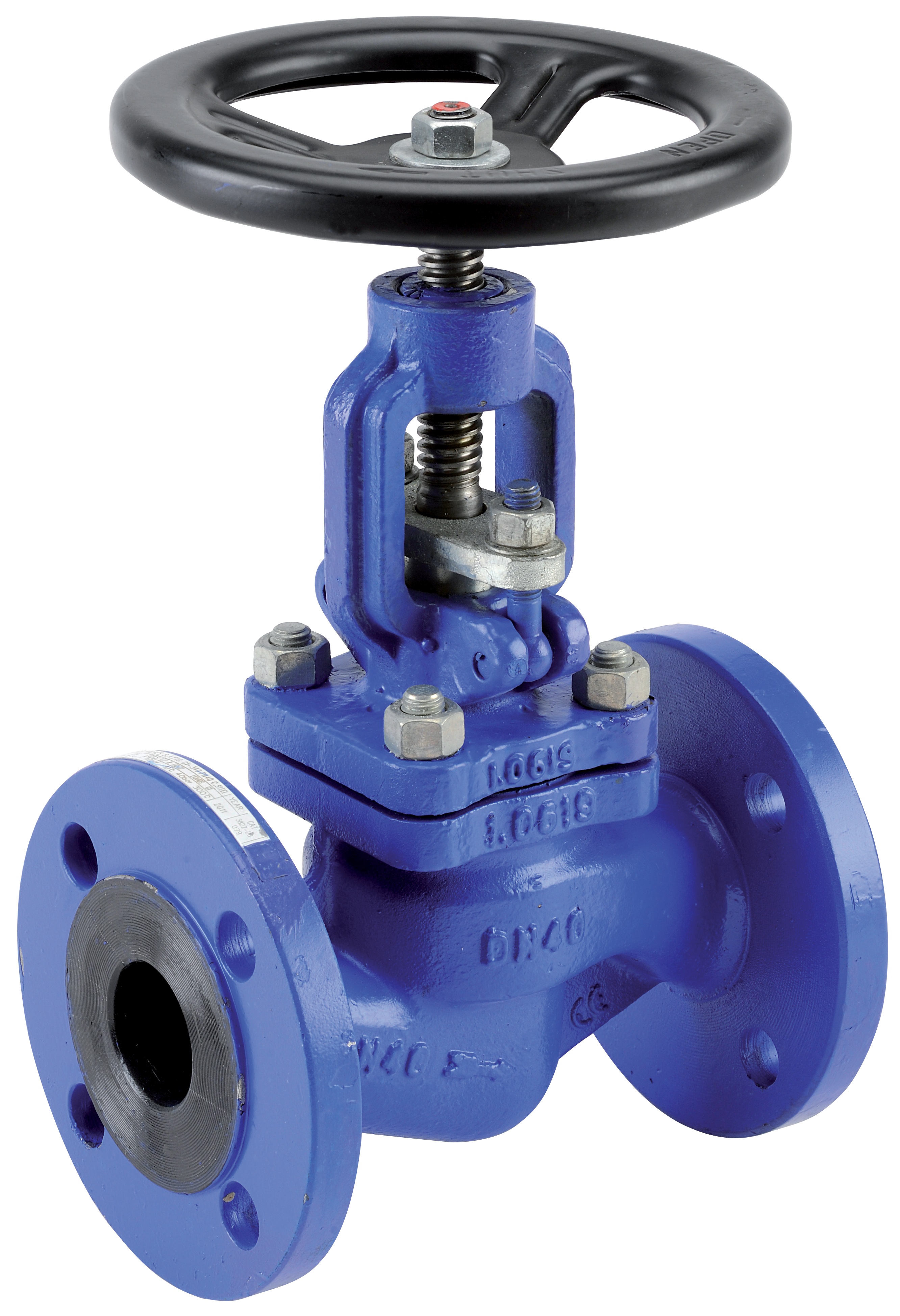

• Le robinet d'arrêt à bride Sferaco 471 est conçu pour l'isolement de circuits industriels véhiculant des fluides non corrosifs et non toxiques
• Il permet le contrôle de la vapeur, des hydrocarbures et des liquides de process sous haute pression jusqu'à 40 bars
• Sa conception en acier EN 1.0619 avec chapeau boulonné assure une excellente résistance mécanique et thermique jusqu'à 400 °C
• Équipé d'une tige montante et d'un clapet en inox, il garantit une manoeuvre fiable et une bonne longévité en service intensif
• Le système de presse-étoupe graphite offre une étanchéité renforcée de la tige même en conditions de haute température
Applications
• Isolation de lignes vapeur industrielles jusqu'à 10 bars et 400 °C
• Réseaux d'hydrocarbures et de fluides non corrosifs en raffineries et dépôts
• Process de chauffage industriel et circuits thermiques sans fluide caloporteur spécifique
• Installations de distribution de fluides du Groupe 2 dans l'industrie lourde
• Equipements de zones classées ATEX des groupes II 2G et 2D
Avantages
• Résistance élevée à la pression grâce à un corps en acier EN 1.0619 conçu pour 40 bars
• Large plage de température de service de -20 °C à +400 °C adaptée aux applications vapeur
• Sécurité accrue en zones explosives avec certification ATEX pour zones 1, 2, 21 et 22
• Maintenance facilitée par chapeau et presse-étoupe boulonnés permettant un démontage aisé
• Etanchéité durable assurée par un joint de chapeau et un presse-étoupe en graphite haute performance
Conception
• Corps et chapeau en acier EN 1.0619 adaptés aux hautes pressions
• Clapet en inox 420 pour une bonne résistance à l'usure et à la corrosion
• Axe en inox 303 associé à une tige et un siège en inox pour une fiabilité accrue
• Tige montante permettant de visualiser la position d'ouverture du robinet
• Volant en fonte EN GJS-400 offrant une manoeuvre manuelle robuste
Caractéristiques techniques
• Pression de service PS : 40 bars
• Pression nominale PN : 40 bars
• Température de service mini : -20 °C
• Température de service maxi : 400 °C
• Diamètre nominal minimum : 15 mm
• Diamètre nominal maximum : 200 mm
• Entraxe pour DN 15 : 130 mm
• Entraxe pour DN 20 : 150 mm
• Entraxe pour DN 25 : 160 mm
• Entraxe pour DN 32 : 180 mm
• Entraxe pour DN 40 : 200 mm
• Entraxe pour DN 50 : 230 mm
• Entraxe pour DN 100 : 350 mm
• Entraxe pour DN 150 : 480 mm
• Entraxe pour DN 200 : 600 mm
