Présentation

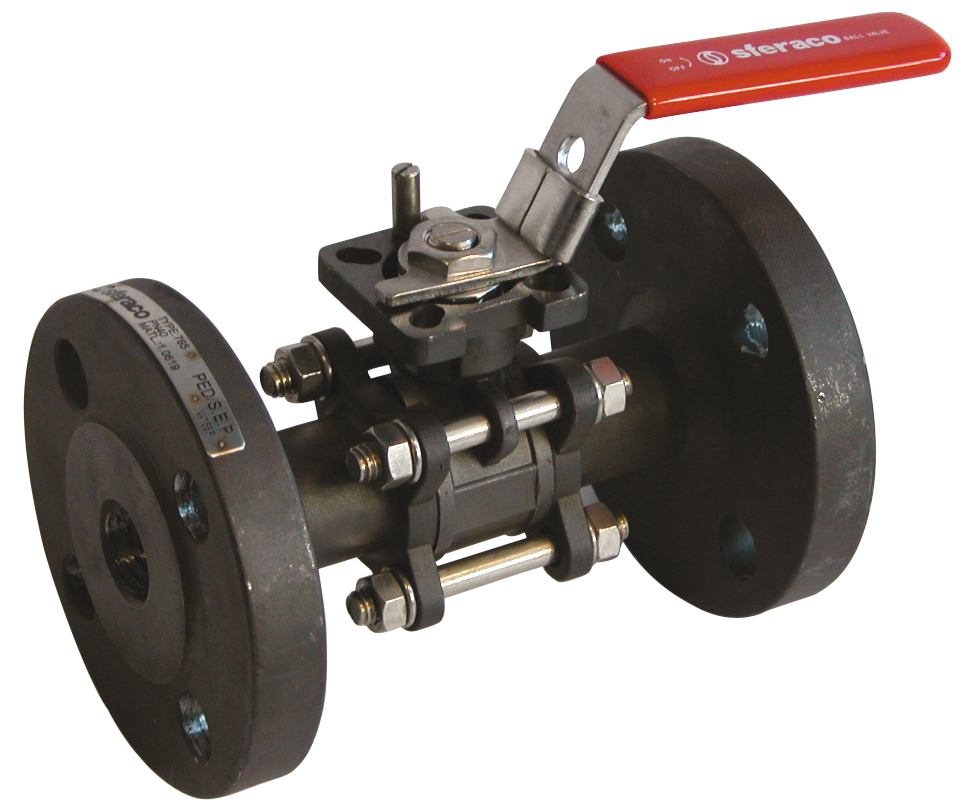

• La vanne à boisseau sphérique Sferaco 710 est conçue pour l'isolement et la régulation des fluides dans les installations industrielles exigeantes
• Elle est équipée d'une sphère en inox et d'un passage intégral pour limiter au maximum les pertes de charge
• Ce modèle en acier EN 1.0619 avec platine ISO 5211 permet l'automatisation aisée par actionneur
• Sa conception trois pièces à brides PN40 assure une grande robustesse et une maintenance simplifiée
• Le système de double étanchéité à l'axe garantit une sécurité renforcée pour les services sous pression
Applications
• Réseaux hydrauliques industriels pour l'isolement de circuits d'eau ou de fluides neutres
• Installations d'air comprimé dans les ateliers et unités de production
• Procédés des industries chimiques, pharmaceutiques et pétrochimiques avec vapeur jusqu'à 18 bars
Avantages
• Double étanchéité à l'axe par presse-étoupe chargé en graphite et joint torique pour une sécurité accrue
• Passage intégral permettant de réduire les pertes de charge et de préserver le rendement hydraulique de l'installation
• Platine ISO 5211 intégrée autorisant le montage direct d'actionneurs pour la motorisation de la vanne
Conception
• Corps trois pièces en acier EN 1.0619 à brides PN40 suivant EN 1092-1
• Sphère en inox EN 1.4408 avec sièges en PTFE chargé 50 % inox ASTM A182 F316
• Axe inéjectable en inox ASTM A182 F316 avec presse-étoupe en PTFE chargé 25 % graphite et joint torique FKM
Caractéristiques techniques
• Pression de service acier : 40 bars
• Pression de service inox : 40 bars
• Pression vapeur max : 18 bars
• Plage de température modèle acier : -20 °C à +220 °C
• Plage de température modèle inox : -30 °C à +220 °C
• Diamètre nominal min : 15 mm
• Diamètre nominal max : 100 mm
• Passage nominal min : 15 mm
• Passage nominal max : 100 mm
• Écartement pour DN 15 : 130 mm
• Écartement pour DN 100 : 350 mm
• Pression de service modèles taraudés : 63 bars
• Passage taraudé min : 11,5 mm
• Passage taraudé max : 100 mm
